在工业和科学研究领域，扫描电子显微镜是常见的研究材料微观结构的仪器之一。研究人员使用扫描电镜对样品进行微观形貌观察和元素成分分析。扫描电镜按照外形尺寸可以分为两种，其中一种通常被称为落地式扫描电镜（Floor Model SEM），另一种是台式扫描电镜（Desktop SEM）。

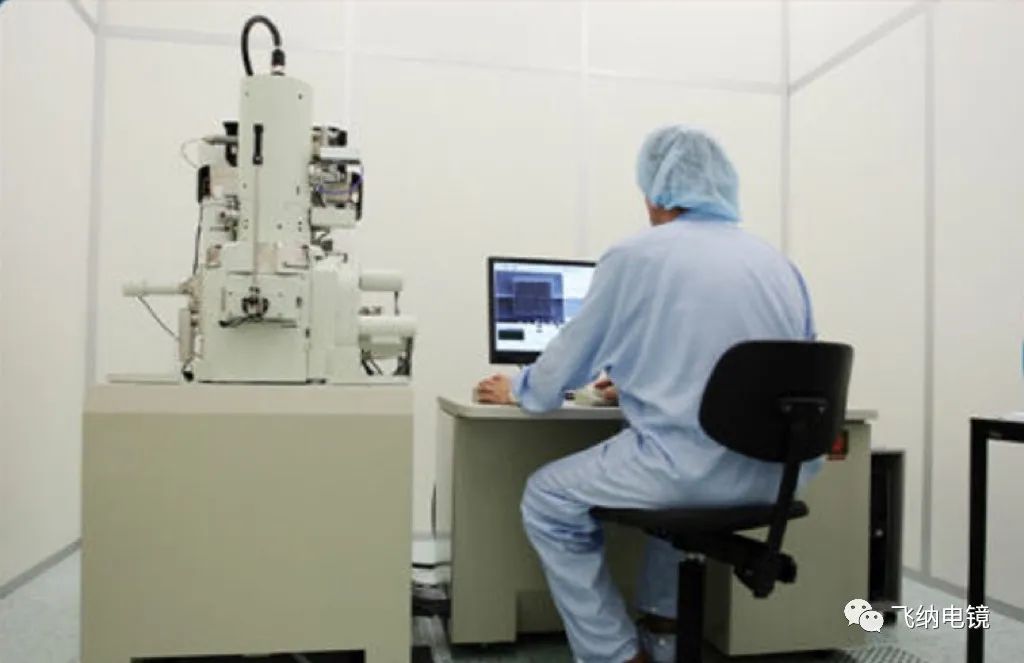

落地式扫描电镜

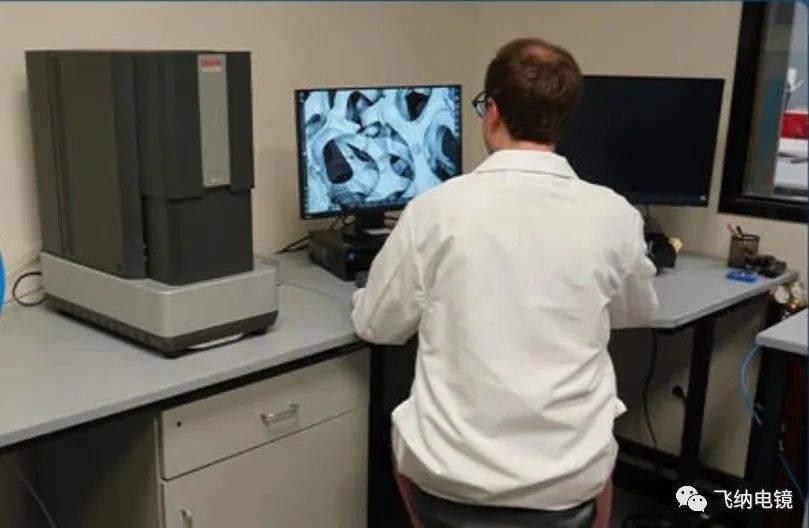

台式扫描电镜

落地式扫描电镜的发展历史可以追溯到电子显微镜的新兴时代。顾名思义，它占据了大量空间—从地面延伸到大约 1.5 米的高度。随着科技发展以及市场需要，一种体积小巧的小型化扫描电镜诞生，通常也被称为桌面式或台式扫描电镜（SEM），体积缩小了将近 80%。除了外型尺寸外，落地式扫描电镜和台式扫描电镜之间的区别还体现在探测器、易操作性、安装环境和价格等方面。

01 探测器

根据市场需求，多数用户表示，使用扫描电镜的主要做形貌的观测和成分的分析。因此，台式扫描电镜主要聚焦两个核心功能：用于形貌观测（集成背散射电子探测器（BSD）和二次电子探测器（SED），以及用于成分分析（结合 EDS 能谱探测器），因此台式扫描电镜可以得到广泛应用。

落地式电镜则可以满足一些特定研究的需求，比如可以添加不同的探测器：WDS（波谱仪）、CL（阴极荧光）和 XRF（X 射线荧光光谱仪）等。

02 易操作性

落地式扫描电镜系统更为复杂，新用户需要在短期内掌握全新的知识。尽管全面掌握扫描电镜系统的各个参数设定可能会有好处，但大量的选项也增加了操作的复杂性，这给没有经验的用户带来了很大的挑战。除此之外，落地式 SEM 大多需要进行大量培训，因此通常需要一名专职技术人员来制备样品、操作并进行维护。

提高 SEM 的可操作性是研发台式扫描电镜的动机之一。简单友好的用户界面使得用户可以快速完成培训，从而降低了扫描电镜的操作技巧要求。台式扫描电镜操作很简单，几乎没有经验的用户也可以通过短时间的学习来获取高质量的图像。

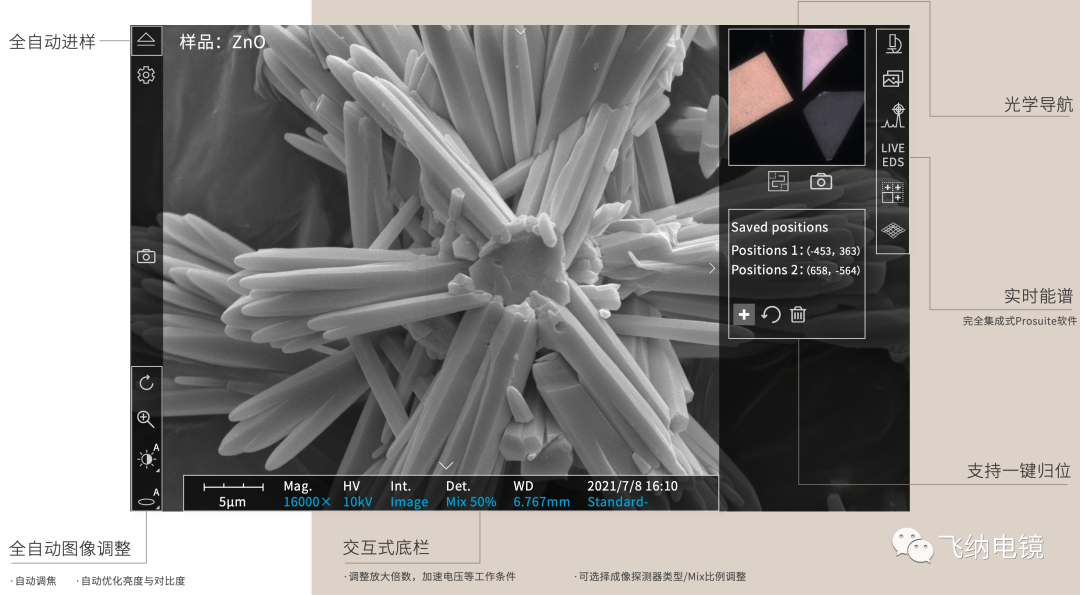

界面简洁，智能操作

03 安装环境要求

落地式 SEM 需要占据大量的空间来容纳整个电镜系统，甚至需要专门的安装房间，并在特定的防磁防震环境中才能正常运行。降低安装环境要求是研发桌面式 SEM 的另一驱动力，小型化和专利防震的设计提升了系统对振动和电磁场的耐受性。台式扫描电镜不需要安装在防磁防震环境中，甚至可以放置在产线旁、移动车厢内，搬运也非常方便，节省了空间以及场地改造费用，增加了使用场景的灵活性。

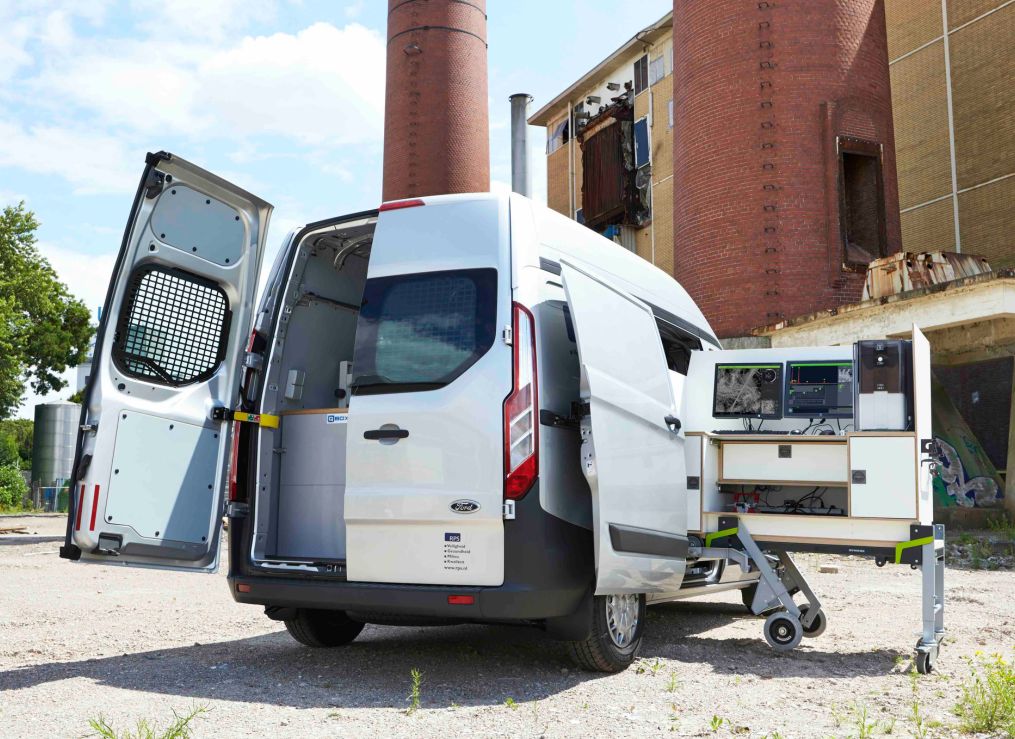

车载扫描电镜

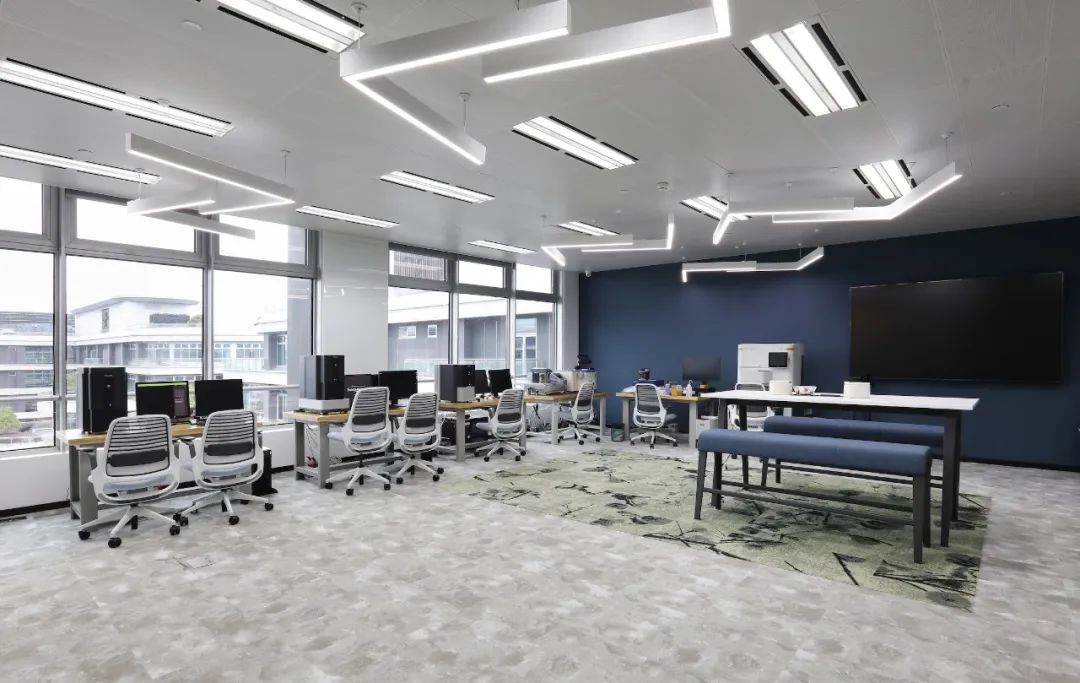

落地式 SEM 通常放置在专门的显微镜中心，并由专门的人员进行管理和操作。需要使用SEM的研究人员必须将样品带到中心，并寻求专家的帮助，以此来获取他们需要的图像信息。这意味着急需数据的周转时间从几小时到几周不等。然而，台式扫描电镜可以直接放置在研究人员的实验室里，并且也不局限于楼层限制，根据需要可以快速、及时使用。
