新品发布|Pharos-STEM:全球唯一台式场发射 SEM-STEM 电子显微镜
2023-05-12
261

在材料研发的过程中,检测材料的形貌细节和品质,需要全方位地了解样品。扫描电镜是科学研究过程中强有力的表征工具,高分辨成像可以揭示材料细节。现在一些比较高端的扫描电镜可以提供一种先进的成像技术--透射模式(Scanning transmission eletron microscopy,STEM),这种成像模式可以呈现出与 SEM 图像不同的信息。



STEM 模式和 SEM 成像效果有什么不同?



以导电纳米复合材料的研究为例,不同制备方法得到的碳纳米管的厚度和长度有所不同。对碳纳米管进行准确的表征非常重要(包括长宽比),因为这些参数直接影响了复合材料的机械性能和导电性能。



但是在实际的表征过程中,通常很容易忽略一些细节。以下是碳纳米管的二次电子模式(SED)和扫描透射模式(STEM)下的成像效果。

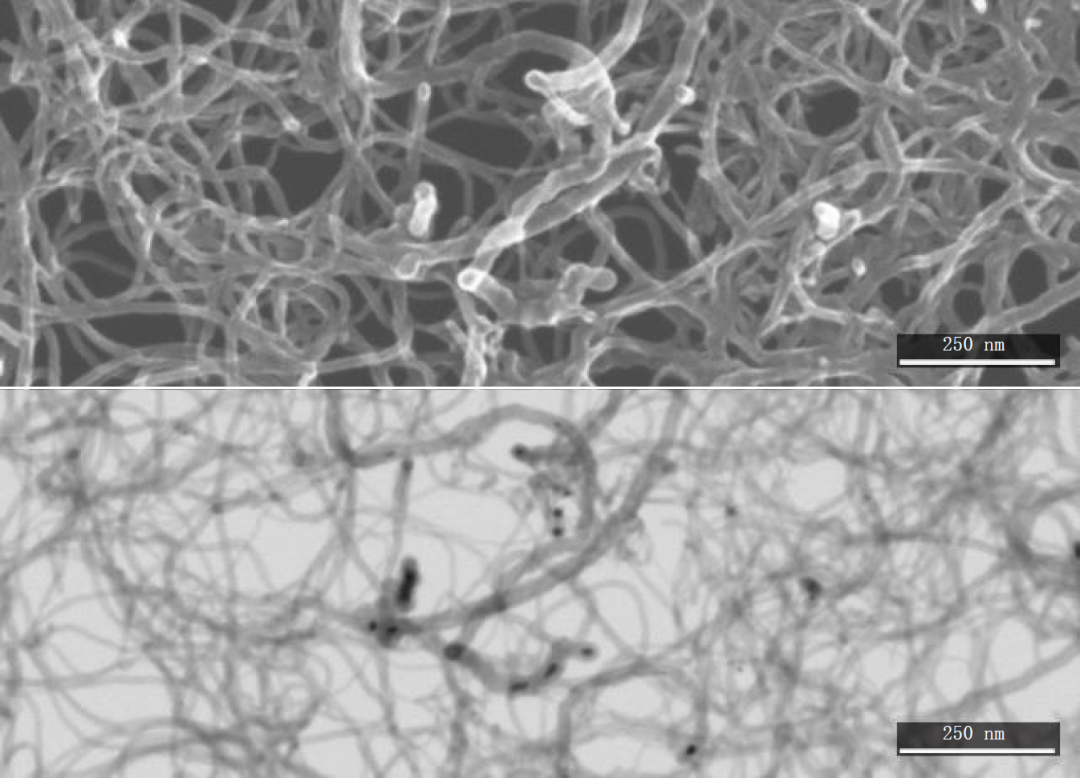

碳纳米管的 SED 图(上)和 STEM 图(下)



在扫描电镜的 SED 图中可以直观显示碳纳米管的粗细,以及碳纳米管之间的交织状态。但是在 STEM 图中,可以看到隐藏在 3D 结构中的小颗粒,这些颗粒在 SEM 图中是无法看到的。



STEM 模式有哪些成像模式?



STEM 成像包括明场像(bright field,简称 BF),暗场像(dark field,简称 DF)以及高角度环形暗场像(high-angle annular dark field,简称 HAADF)。

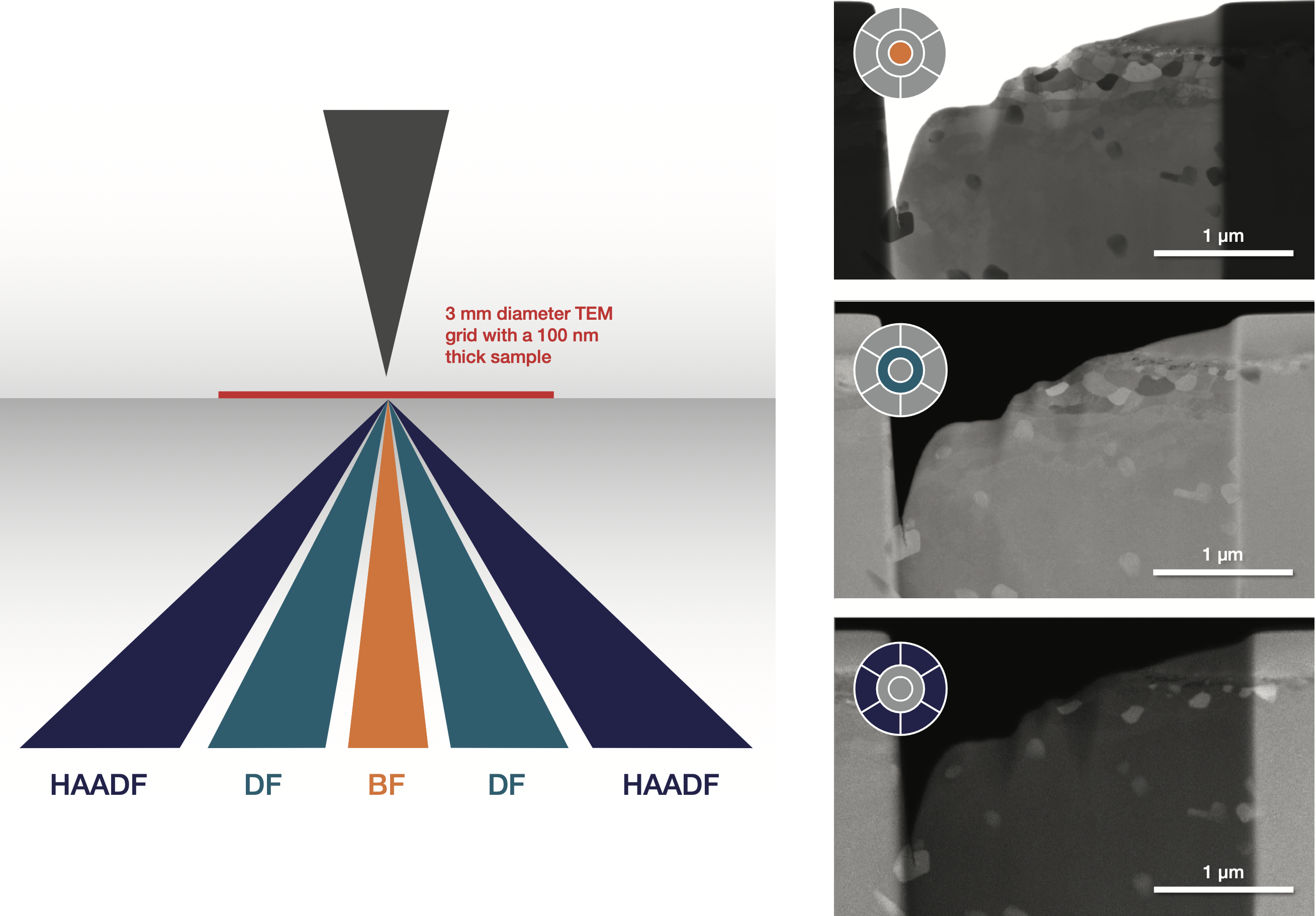

明场(BF)、暗场(DF)和高角度环形暗场(HAADF)成像示意图和成像对比图



· BF 像



主要是样品正下方同轴的探测器接收透射电子和部分散射电子。影响明场像衬度(Contrast)的主要因素是样品的厚度和成分。样品越厚,原子序数(Z)越大,穿透样品的电子越少,图像就越暗,因此 BF 像对轻元素(Z 较小)比较敏感。



· DF 像



主要是样品下方非同轴位置的探测器接收散射电子信号。



· HAADF 像



主要是接收高角度的非相干散射电子信号。原子序数(Z)越大,散射角也越大,原子核对入射电子的散射作用越强,图像上更亮。因此又被称为 Z 衬度像。



应用案例



三种成像模式各有特点,具有不同的成像优势,可以根据样品情况搭配使用,成像结果进行互相验证。



案例一:烟草花叶病毒



烟草花叶病毒的BSE 像、BF 像、 DF 像和 HAADF 像



对比扫描电镜的背散射电子图像(BSE),杆状的烟草花叶病毒在 BF 模式下更加直观。BF 模式更适合观察轻元素(Z 较小),轻元素散射作用较弱,因此在 HAADF 模式下较难清晰观测细节。



而杆状烟草花叶病毒周围较厚的脂质球,电子较难穿透,BF 像上相对较暗。在 DF 模式下,密度较大的脂质球表现出较强的衍射,因此在 DF 像上相对较亮。



案例二:多壁碳纳米管及其催化剂

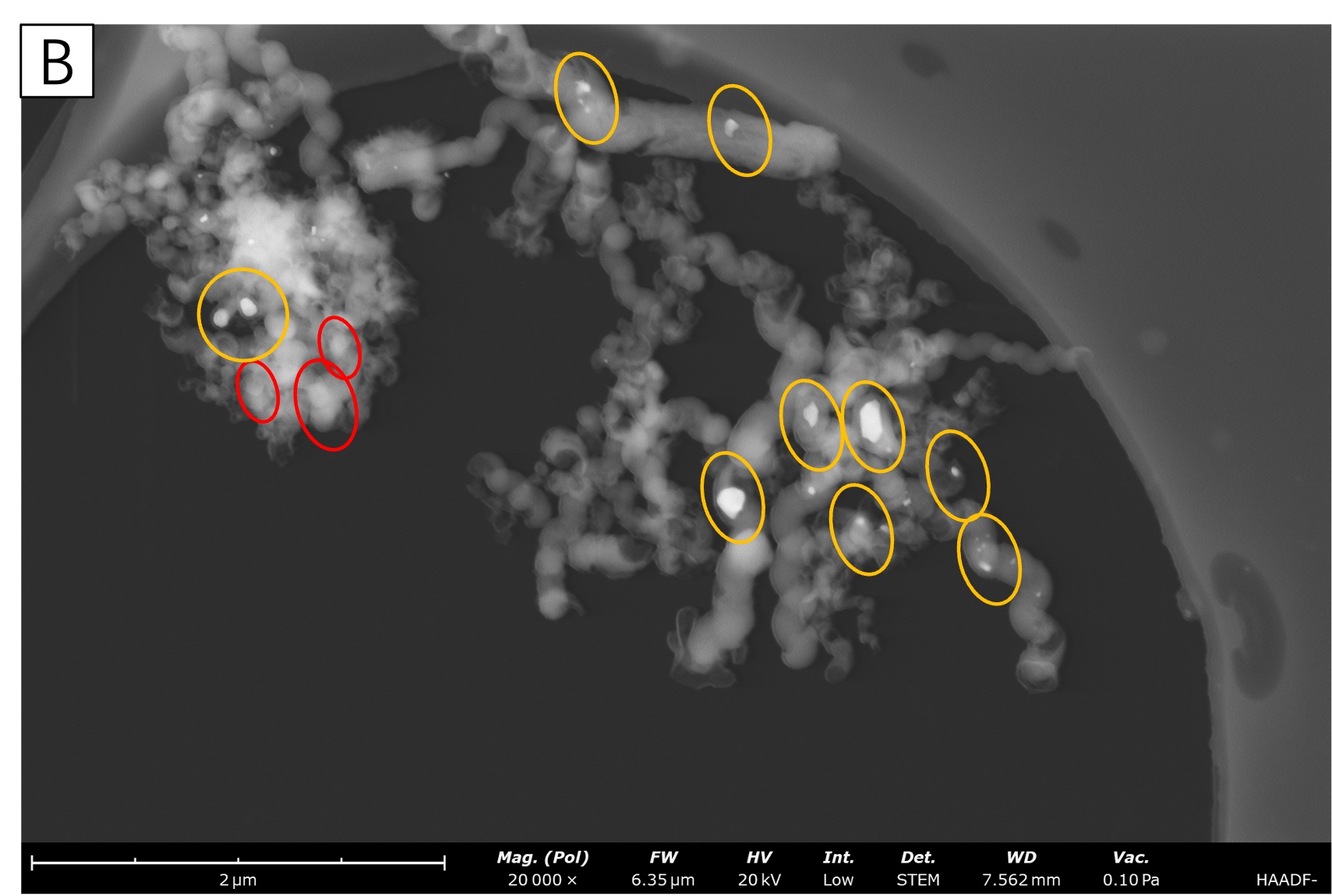

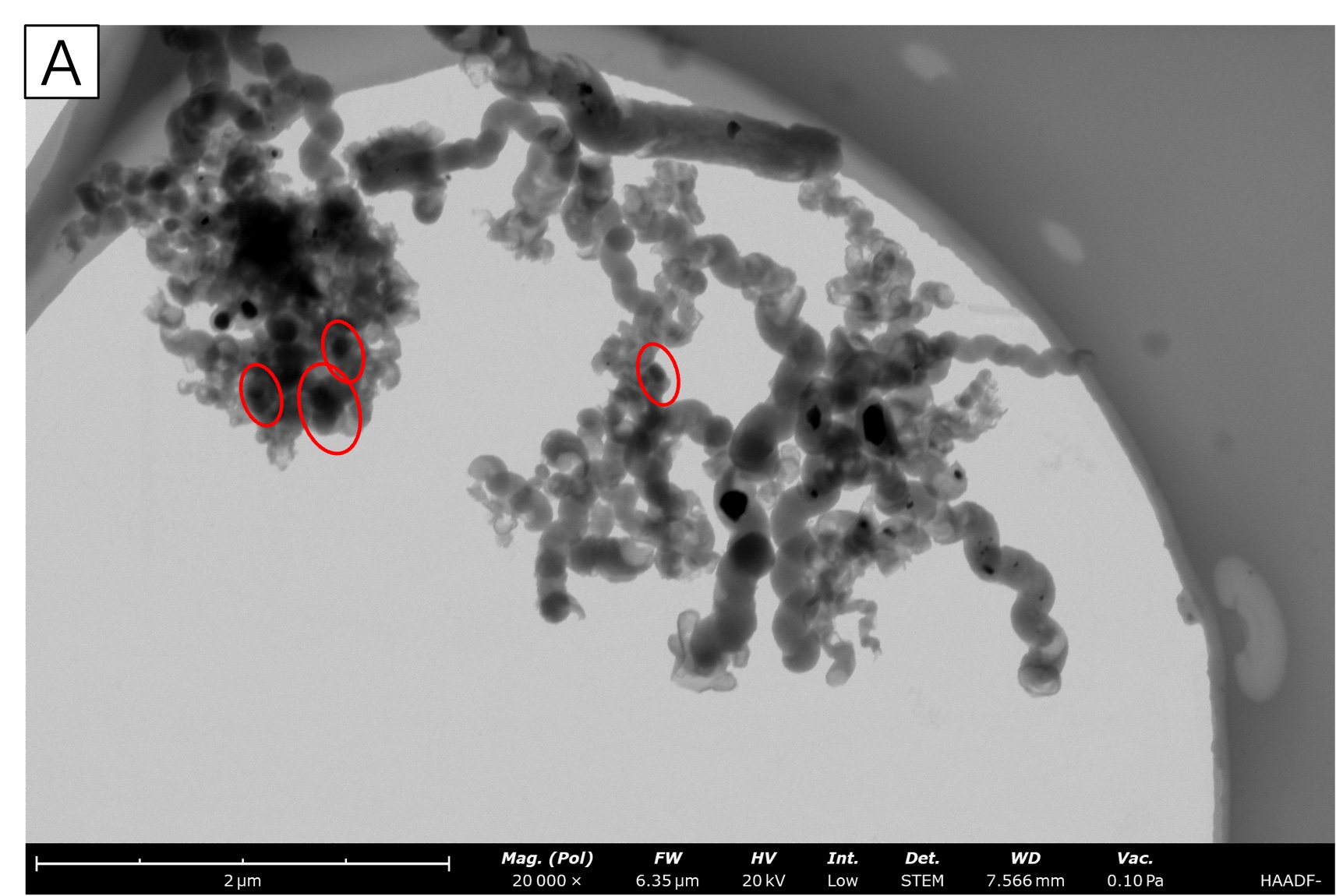

多壁碳纳米管的 BF 像和 HAADF 像(放大倍数:20,000X)



根据成像特点,图 A 的 BF 像,红色标记部位可能是原子序数(Z)更大的催化剂的位置(并不绝对)。但是在图 B 的 HAADF 像上,红色标记位置,并未显示为明显的“亮点”,而黄色标记部位才是真正的催化剂存在的位置。可以看出 HAADF 成像在类似案例中可以体现出高 Z 衬度关联性的成像优势。



以上案例均使用飞纳电镜最新发布的产品--  Phenom Pharos STEM 台式场发射 SEM-STEM 电子显微镜拍摄。



作为全球唯一台式场发射 SEM-STEM 电子显微镜,在较低的加速电压下,减少了电子束对样品的损伤,显著提高了图像的衬度。在台式扫描电镜下即可快速获得高分辨的 BF 像、DF 像、HAADF 像,且支持用户自定义成像。Pharos STEM 样品杯为材料领域的研究提供了高效、全面的表征方式,如您对此产品感兴趣,欢迎联系我们: 400 857 8882

相关产品
Pharos-STEM 扫描透射电镜
  • 成像模式:BF、DF、HAADF、自定义
  • 分辨率优于 1 nm
