Metal
Metallic materials
Semiconductor Metallic materials Lithium Battery Life Sciences Polymeric Materials Humanities Functional materials Industrial Manufacturing
Metal
Metal Steel
PDF Download
Phenom Desktop SEM
Scanning Electron Microscope

Phenom SEM can be applied to research on metal fracture failure, metallography, powder metallurgy, and inclusion analysis. It enables the observation of the microstructure of the surface and interior of metal materials, and establishes a correspondence among structure, element and property, in combination with EDS analysis.

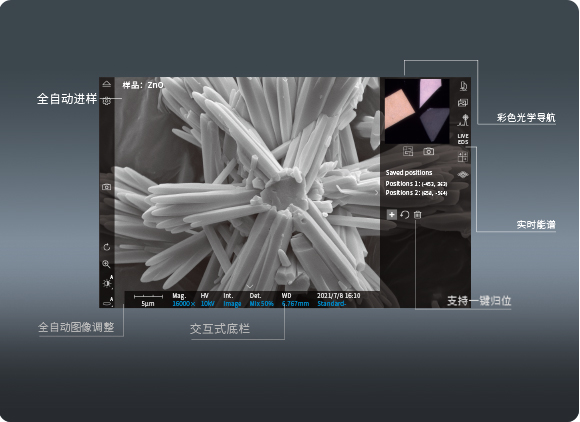

Easy Operation
Easy Operation

Load samples in one step, evacuate in 15 seconds, and achieve images in 30 seconds. Helpful in fast sample filtering, analysis position and the sample's pre-processing result confirming.

Placement without any Additional Environmental Requirements
Placement without any Additional Environmental Requirements

Phenom desktop SEM feature patented anti-vibration technology and can be placed in various environments, such as FA lab, high-rise office buildings, even next to production lines, allowing on-site sampling and observation.

Low Acceleration Voltage
Low Acceleration Voltage

Excellent low voltage imaging capability, maximally restoring the true morphology of the sample.

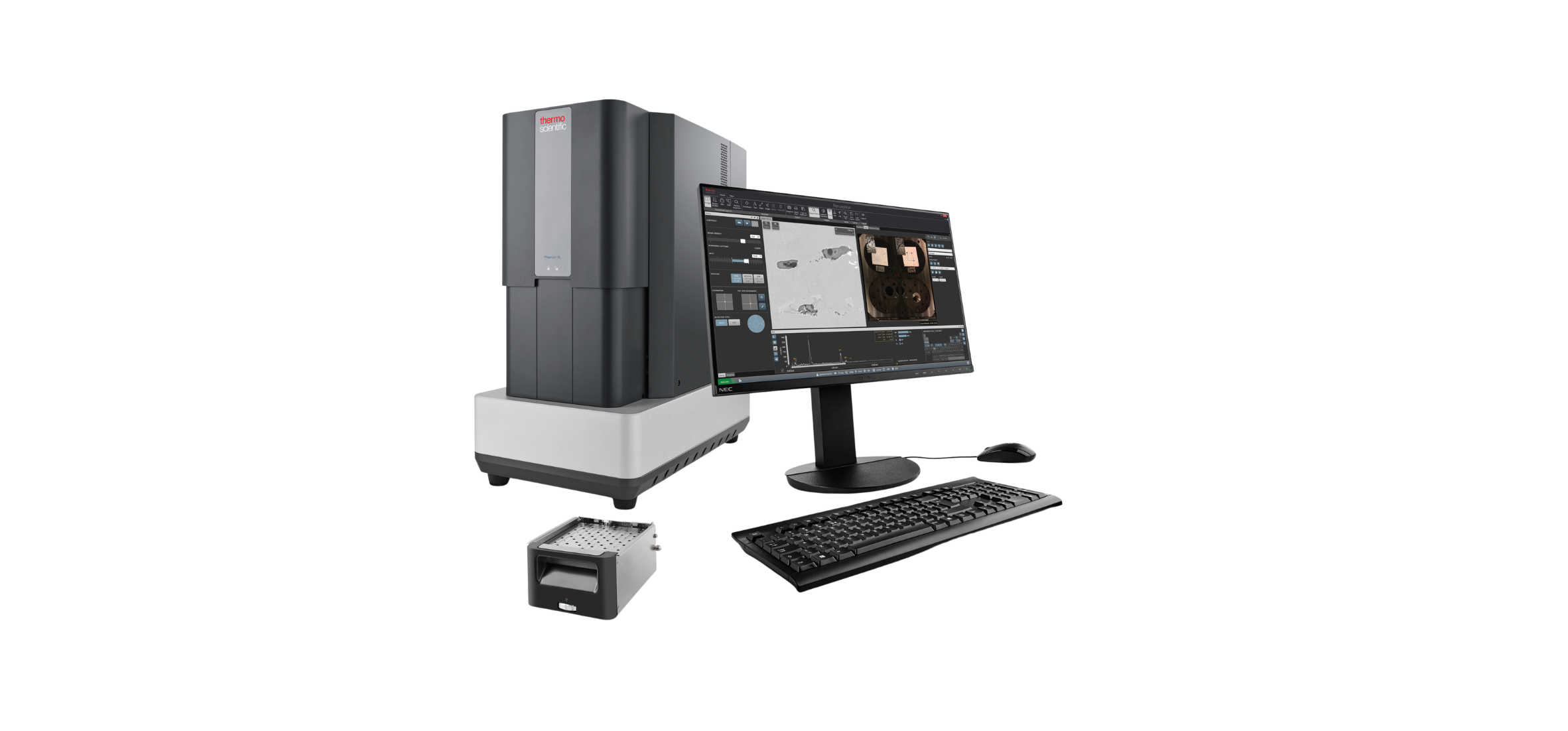

Phenom Desktop SEM
SEM Image

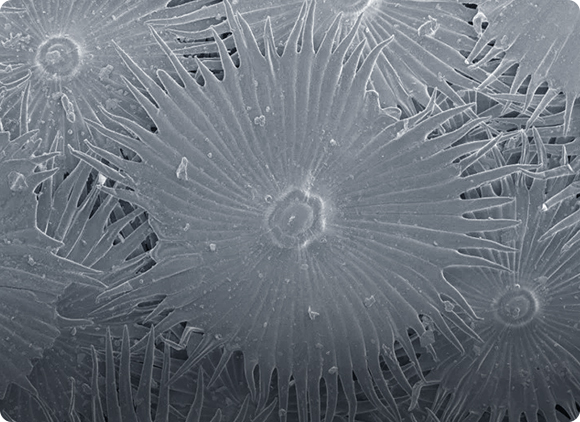

Electroplated copper crystals
Electroplated copper crystals
Corroded High-Temperature alloy
Corroded High-Temperature alloy
Nickel-based alloy
Nickel-based alloy
Iron plating
Iron plating
Iron-chromium alloy
Iron-chromium alloy
Tungsten alloy
Tungsten alloy
Industry News
Industry dynamics
云学院·2022-08-17

失效分析及金属材料分析研讨会

2024 复纳科技优秀论文大赛启动！现金大奖等你来拿
News·2024-01-04

2024 复纳科技优秀论文大赛启动！现金大奖等你来拿
Application Cases
Application Cases
金属断口分析

铜线焊接气泡区 EDS 成分分析

金属断口分析

在断口分析的过程中，需要从宏观到微观全面的分析，判断断裂的性质和断裂事故发生的全过程。利用 飞纳台式扫描电镜 Phenom Automated Image Mapping 功能可以获得具有低倍率、超低倍率的 SEM 图像，兼具光学显微镜的大视野和电子显微镜的大景深、高分辨。

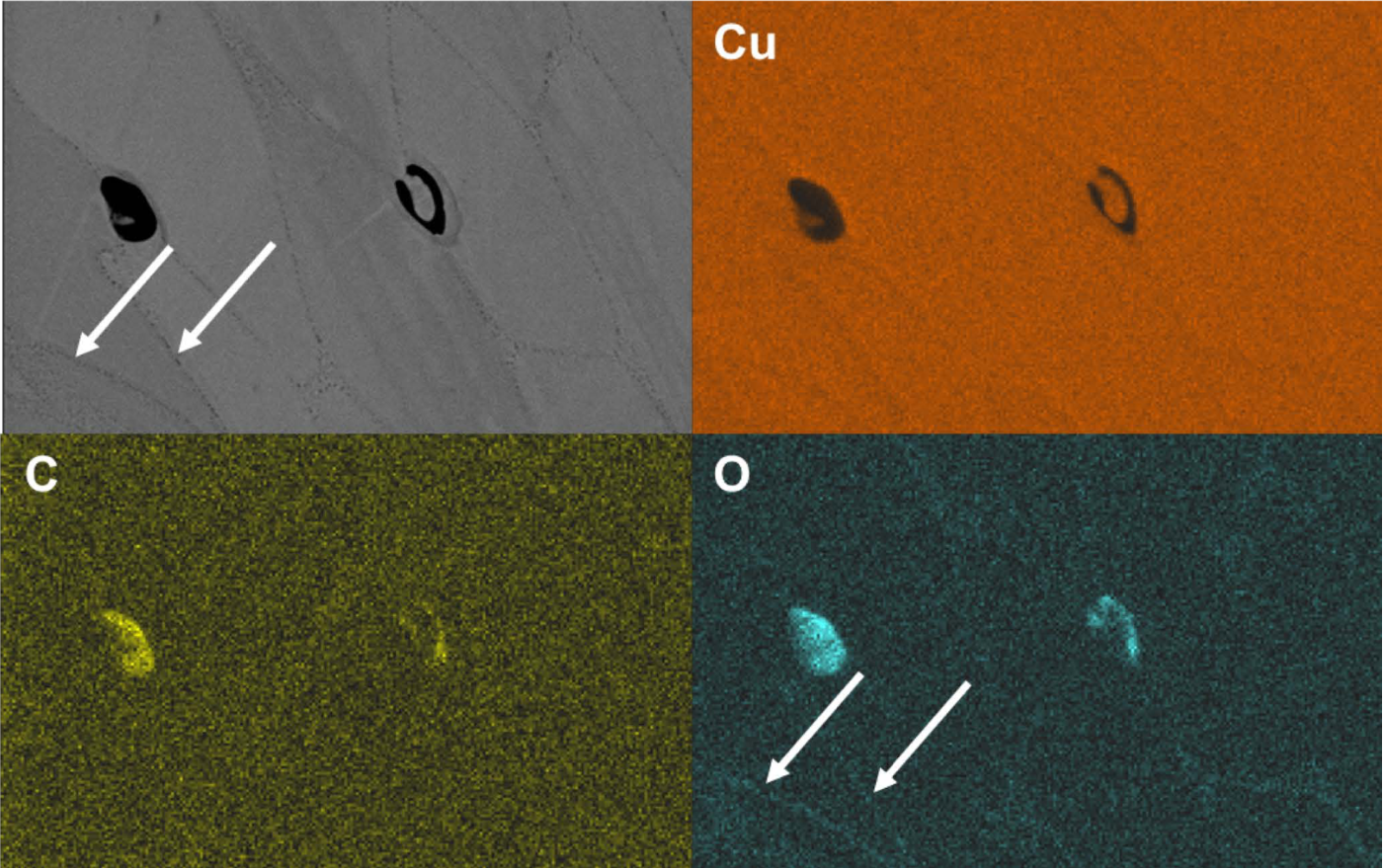

结合焊接气泡区的 EDS 成分分析，可以知道在气泡区的晶界处有明显的氧析出现象，这可能就是焊接点失效的重要原因。

扫描电镜对铝合金进行失效分析

使用扫描电镜对铝合金进行失效分析，结合背散射电子和二次电子像，可以清晰展示材料内部的裂纹、孔洞等。如图所示，展示了与富铁金属间颗粒相关的微裂纹。



该图像是背散射电子（BSE）和二次电子（SE）信号相结合生成 Mix 像。背散射信号强调成分的对比，而二次电子信号展示包括裂纹、孔洞等特征在内的样品形貌。这些内源性微裂纹可能会在冲压变形过程中扩展，从而导致材料断裂。

扫描电镜对铝合金进行失效分析

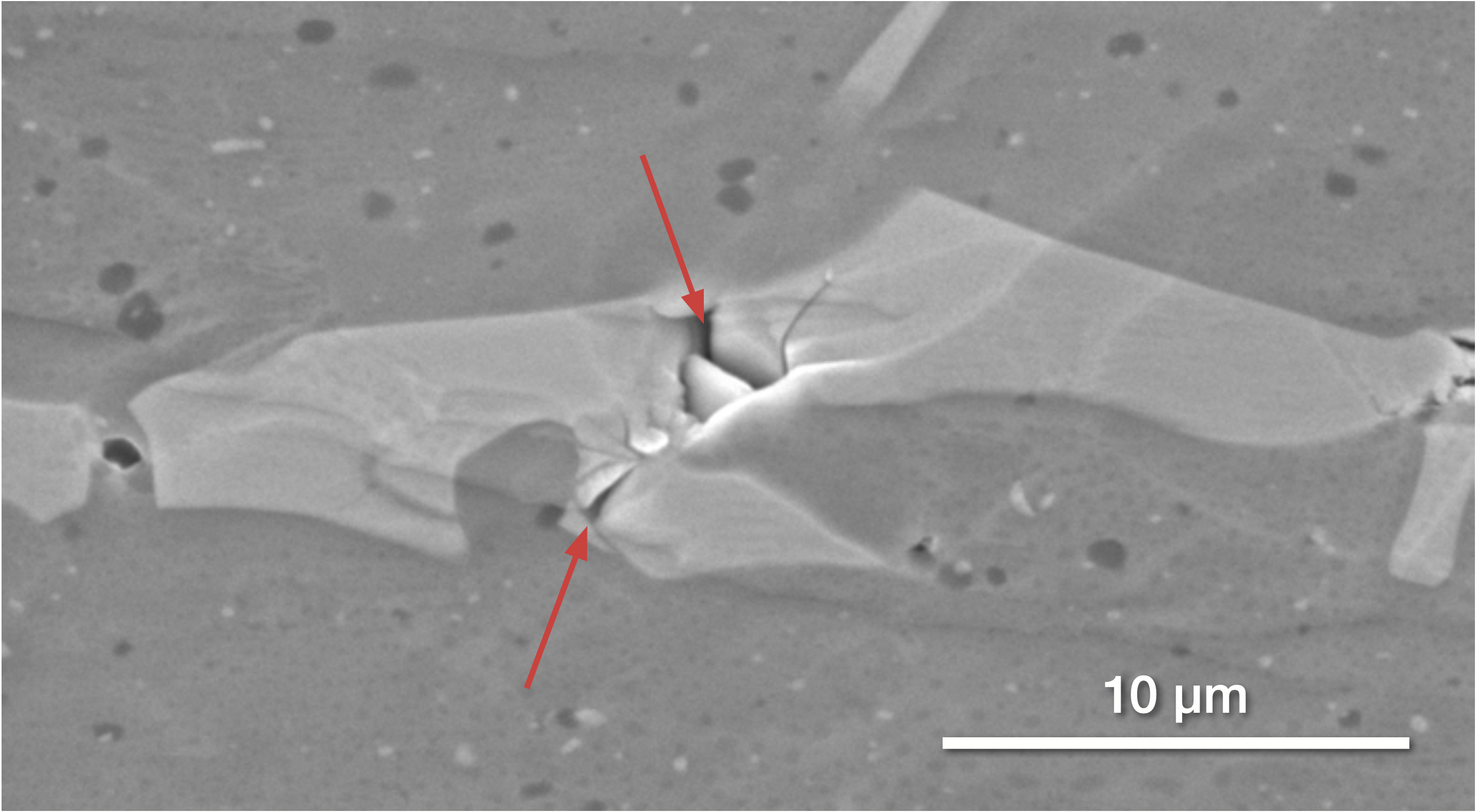

铝基体的扫描电镜图像。箭头处，明亮的为富铁相形成的微裂纹，较暗的为镁硅相。样品由北京科技大学提供。

Users
用户见证
Product classification
Phenom XL G2 Desktop SEM
Phenom XL G2 Desktop SEM

ParticleX Steel
ParticleX Steel

Phenom Pure G6 Desktop SEM
Phenom Pure G6 Desktop SEM

Metal
Download Center
Download Center

If you want to learn more about product information, please fill out the following information to download the product manual. We will reply to you as soon as we receive your message.

  • *
  • *
  • *
  • *
  • *
×
×
