扫描电镜SEM技术详细解读
2024-11-14
1570

一、扫描电镜简介



基本定义

扫描电镜(Scanning Electron Microscope, SEM)是一种利用高能电子束扫描样品表面,并通过检测电子与样品相互作用产生的信号,获得样品表面微观结构的成像工具。其主要特点在于超高分辨率,通常在亚微米至纳米级范围内,可以清晰呈现细小结构,如细胞、纳米颗粒、金属晶粒等。

工作原理概述

扫描电镜SEM的成像是通过电子束与样品表面的相互作用实现的。高能电子束与样品相互作用时,会产生一系列信号,包括:

  1. 二次电子(Secondary      Electrons, SE):主要用于显示样品的表面形貌。

  2. 背散射电子(Backscattered      Electrons, BSE):用于显示样品的成分差异,原子序数越大,产生的背散射信号越强。

  3. 特征X射线:用于元素分析,提供样品的化学成分信息。

SEM的主要部件

  1. 电子枪:通常有钨丝、场发射和CeB6等类型。钨丝电子枪价格低廉但分辨率较低,场发射电子枪具有极高的分辨率,是目前高端SEM的标配。

  2. 聚光透镜和物镜:这些磁透镜会进一步聚焦电子束,使之形成一个微小的探针,实现高精度成像。

  3. 扫描系统:扫描系统通过电磁线圈将电子束逐行移动,逐步扫描样品表面。

  4. 探测器:包括二次电子探测器、背散射电子探测器、能量色散X射线(EDX)探测器等。

  5. 真空系统:SEM必须在高真空环境下运行,主要因为电子在空气中会发生散射,影响成像清晰度。

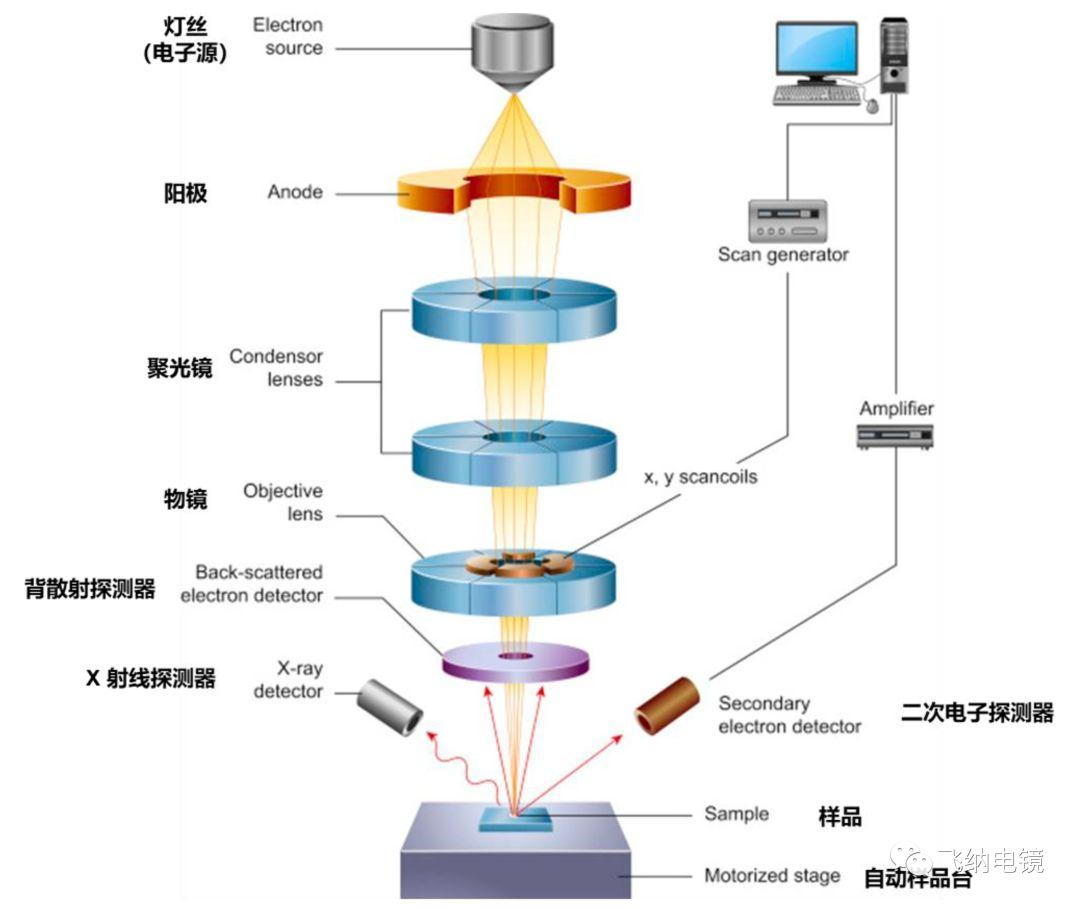

扫描电镜各部件结构示意图

扫描电镜各部件结构示意图






二、扫描电子显微镜的工作原理



1. 电子束的产生与加速

电子枪发射电子,经过加速电场获得高能量(通常在1 keV至30 keV),并进入透镜系统。在透镜系统中,电子束被聚焦到一个细小的探针。可以通过控制透镜电流调节电子束的焦距,从而得到不同的成像效果。

2. 电子束与样品的相互作用

高能电子束撞击样品表面,产生不同类型的信号,常见的包括:

  • 二次电子:由样品表面的原子在受到电子束冲击后发射出低能电子,二次电子信号对样品的表面形貌有很高的敏感性,成像效果具有较好的三维立体感。

  • 背散射电子:背散射电子主要反映样品的成分信息,原子序数越大的区域产生的背散射信号越强,因此可以观察到不同元素之间的成分对比。

  • 特征X射线:当电子束撞击样品原子时,内层电子被激发,外层电子填补空位时发射特征X射线。通过X射线光谱,可以分析样品的元素组成。

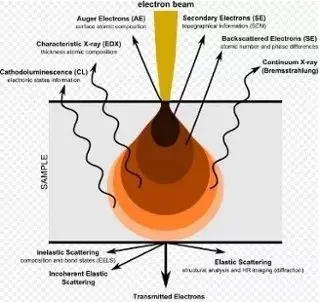

扫描电子显微镜的工作原理



3. 信号的收集与图像形成

  • 二次电子探测器:主要用于获取样品的表面形貌信息。二次电子信号较弱,需要经过探测器放大再转换成图像信号。

  • 背散射电子探测器:获取样品的成分对比信息。背散射电子信号强,适用于原子序数差异较大的区域。

  • X射线探测器(EDX):用于元素分析,通过分析特征X射线的能量获得样品的元素成分。



扫描电镜下的叶子的成像

叶子的成像:a)背散射成分像(BSD) b)背散射形貌像(BSD) c)二次电子像






三、扫描电子显微镜的应用

1. 材料科学中的应用

  • 微观结构观察:SEM可用于观察材料的晶粒、相界、孔隙等微观结构。例如,在金属材料中,可以观察到晶粒的排列方向、结晶形态,这对评估材料的力学性能至关重要。

  • 腐蚀和失效分析:通过SEM观察材料表面的腐蚀坑、裂纹、磨损等,可以分析材料在特定环境中的腐蚀行为,帮助改进防腐涂层。



高温合金腐蚀后,扫描电镜下观测晶粒

高温合金腐蚀后,扫描电镜下观测晶粒

金相组织扫描电镜图

金相组织扫描电镜图



2. 生物学中的应用

  • 细胞形态学观察:SEM可以清晰地展示细胞的表面形态,如细胞膜的结构、微绒毛的分布等,适用于细胞学和组织学研究。

  • 生物材料分析:如观察植物叶片的微结构、昆虫的表皮特征等,为研究生物适应性和功能提供数据。

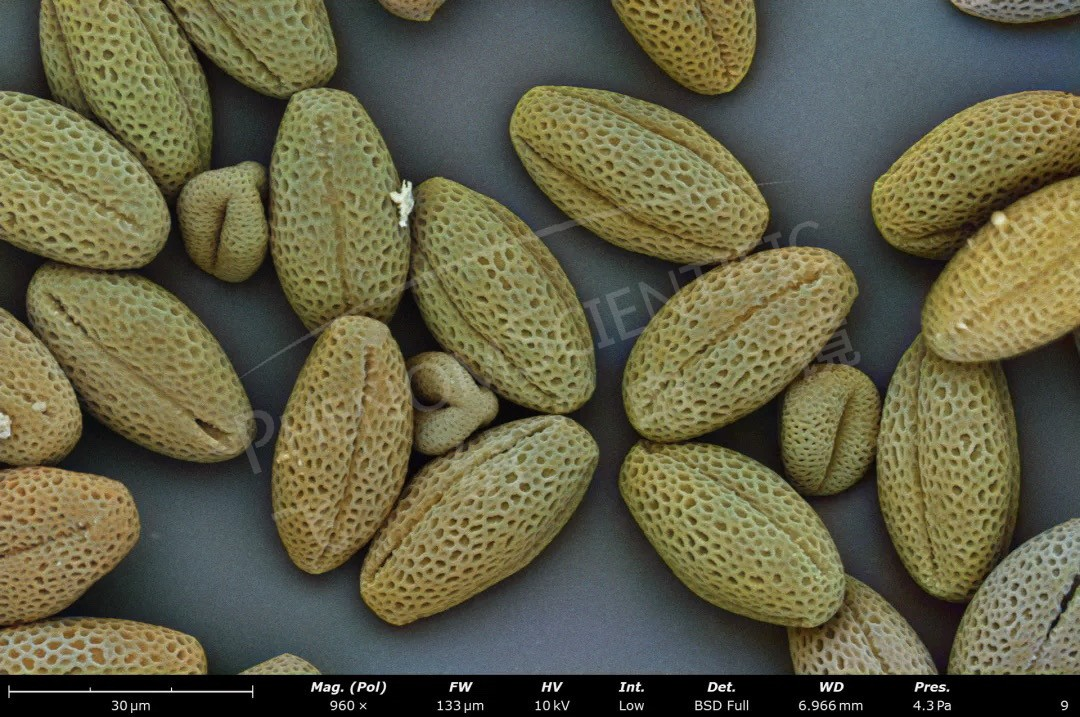

粉色樱花花粉

粉色樱花花粉扫描电镜图



3. 工业检测与质量控制

  • 半导体器件的缺陷分析:在微电子工业中,SEM可用于检测晶圆的表面缺陷、薄膜厚度,保障产品质量。

  • 焊接质量检测:通过观察焊接表面的微观形貌,SEM可以发现裂纹、孔隙等缺陷。

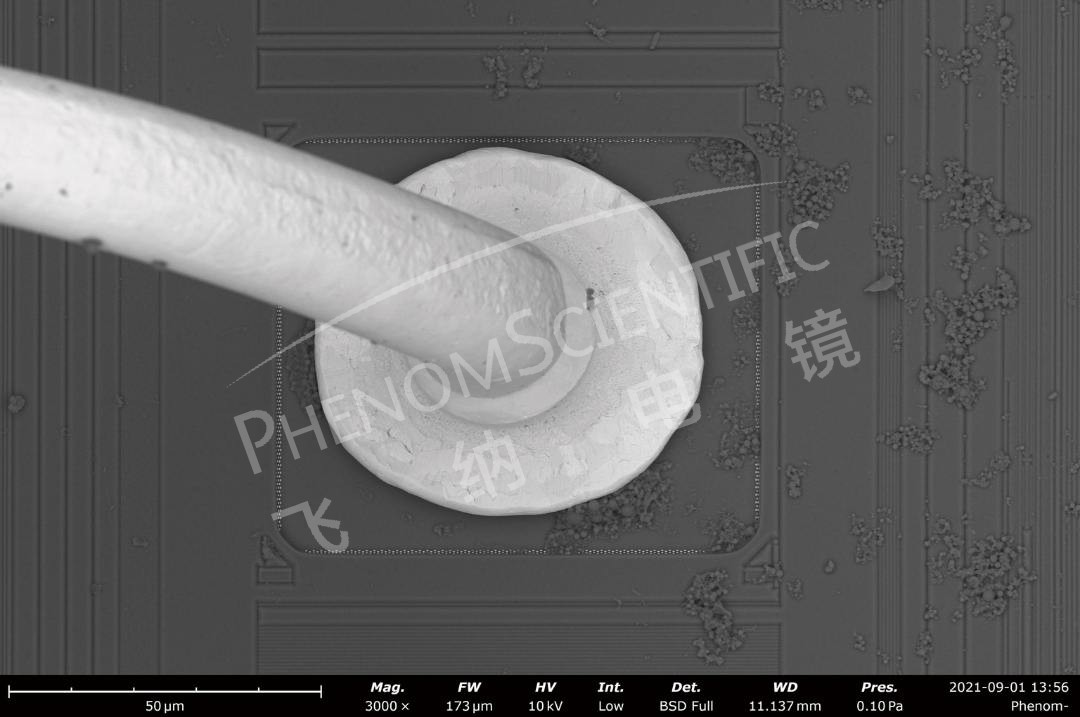

电子半导体-键合线

电子半导体-键合线扫描电镜图

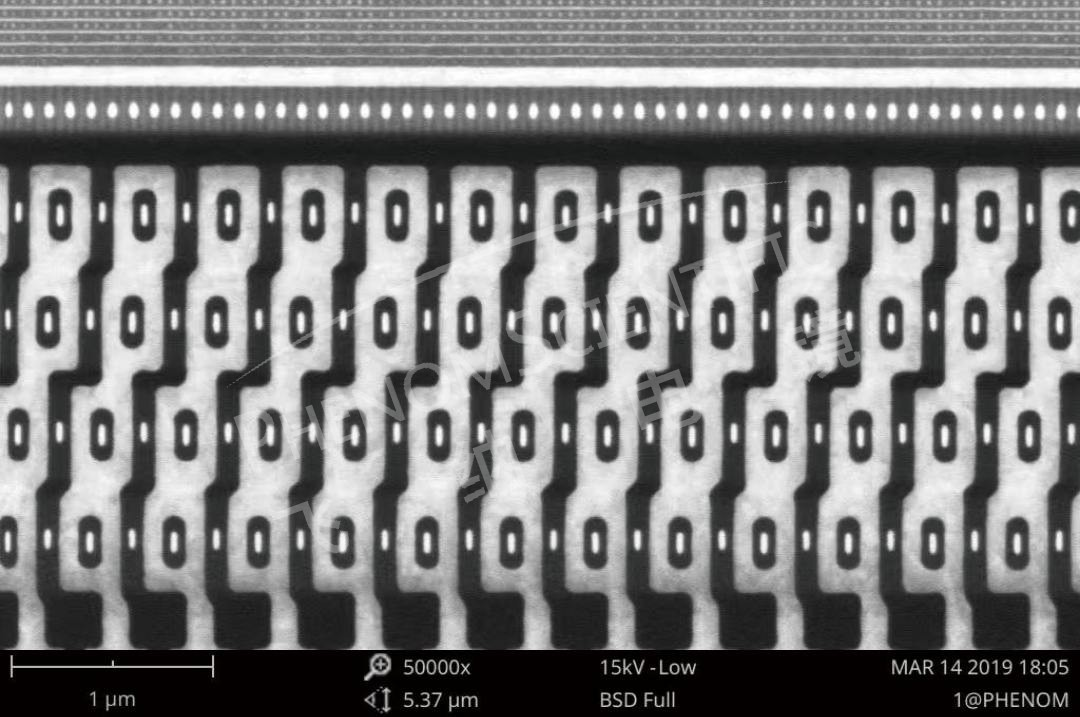

电子半导体-芯片去层(Delayer)

电子半导体-芯片去层扫描电镜图



4. 地质学中的应用

  • 矿物组成与形貌分析:SEM可以观察矿物晶体的形貌和成分,为地质学研究和矿产资源评估提供支持。

  • 微化石和地质样本分析:SEM可以观察微化石的细小结构,帮助地质学家分析地质年代的环境特征。

  •

地质-矿物

矿物扫描电镜图






四、扫描电镜的优势与局限



优势

  1. 高分辨率成像:SEM的分辨率可以达到纳米级别,适用于观察微小结构。

  2. 立体成像能力:二次电子成像具有良好的景深,可以展示样品的立体结构,便于理解样品的形貌。

  3. 多样化分析功能:SEM不仅可以成像,还可通过附加的EDX实现元素成分分析。



局限

  1. 样品制备复杂:非导电样品需要涂覆金属膜以避免充电,生物样品需要脱水和固定,过程复杂且耗时。

  2. 真空环境限制:SEM需要在高真空环境下工作,液体或柔软样品难以直接观察。

  3. 成本较高:SEM设备昂贵,维护复杂,操作人员需要经过专业培训。



扫描电镜下纸张喷金前后成像效果对比图






五、扫描电镜的未来发展



1. 分辨率提升

未来SEM的分辨率有望进一步提升,场发射电子枪和新型透镜技术的发展有助于实现亚纳米级的高分辨率成像,为纳米科学提供更精确的工具。

2. 多模态成像技术

结合其他显微技术,多模态SEM可以同时获得形貌、成分、晶体结构等多维信息,为材料研究提供更全面的数据。

3. 自动化与智能化

未来SEM的发展方向还包括自动化和智能化,通过机器学习和人工智能算法实现自动化数据分析与缺陷识别,减少人为误差并提高分析效率。

4. 新材料研究的推动

随着材料科学的进展,SEM在纳米材料、生物医学、量子材料等领域的应用将更为深入,有望成为探索新材料的关键工具之一。
