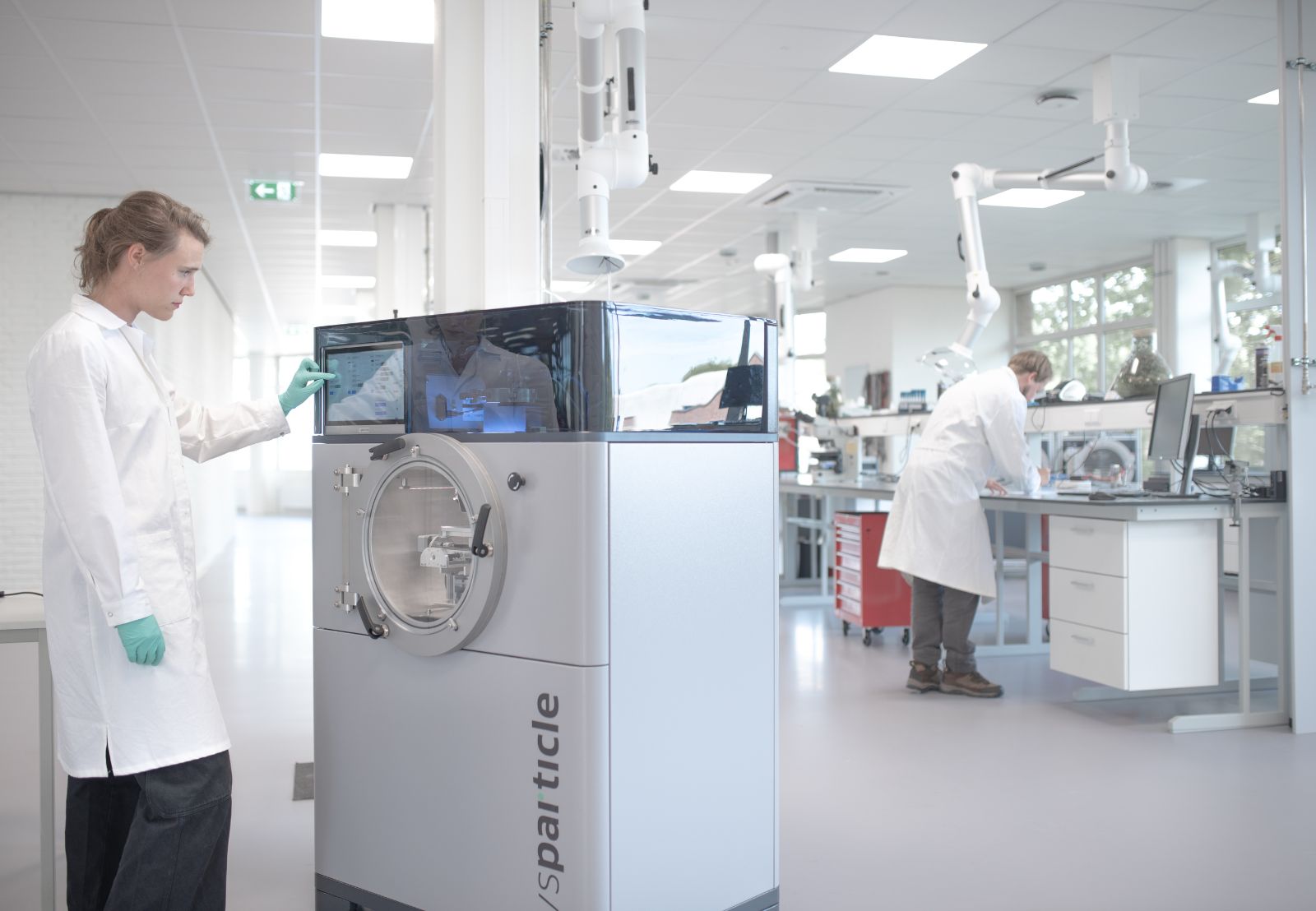

VSP-P1 纳米印刷沉积系统

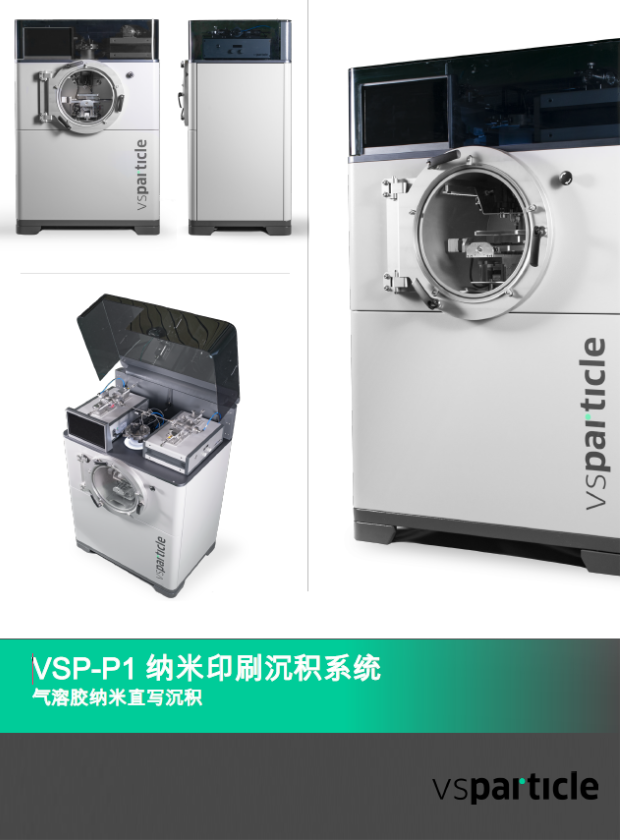

产品概况

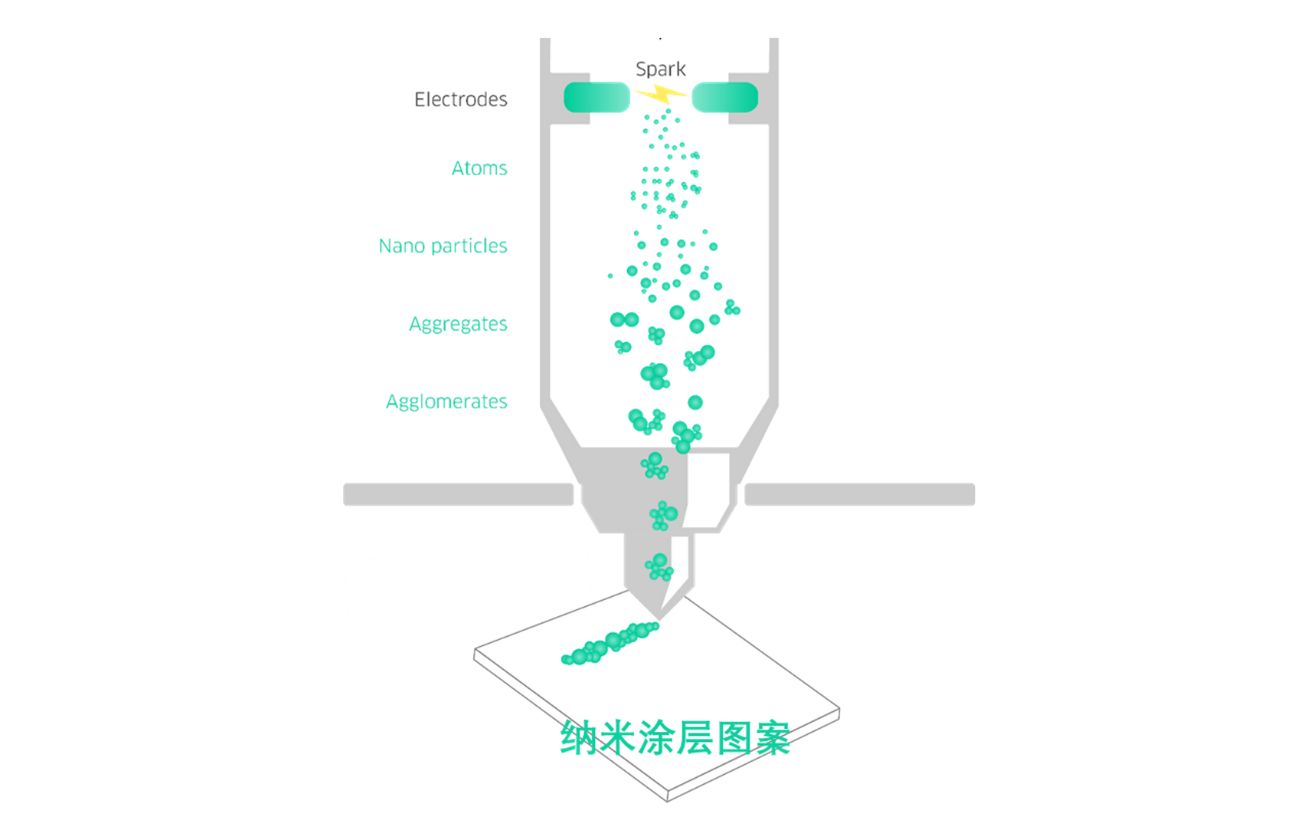

VSP-P1 纳米印刷沉积系统能够实现具有独特性能的无机纳米结构材料的打印直写。印刷涂层的颗粒由 VSP-G1 纳米粒子发生器产生，经火花烧蚀产生的气溶胶颗粒其典型粒径在 20nm 以下，且不含表面活性剂或任何其他有机添加物质。纳米粒子生产和印刷沉积的整个过程是完全自动化的，不需要进行后续有机成分的热处理去除。

基本参数

纳米粒子产率：0.01 – 20 mg/h (根据材料决定)
初始纳米粒子粒径：1 – 20 nm
靶材：适用于任何导电或部分半导体材料
涂层厚度：稀疏的团簇 (100 nm) 到几 μm

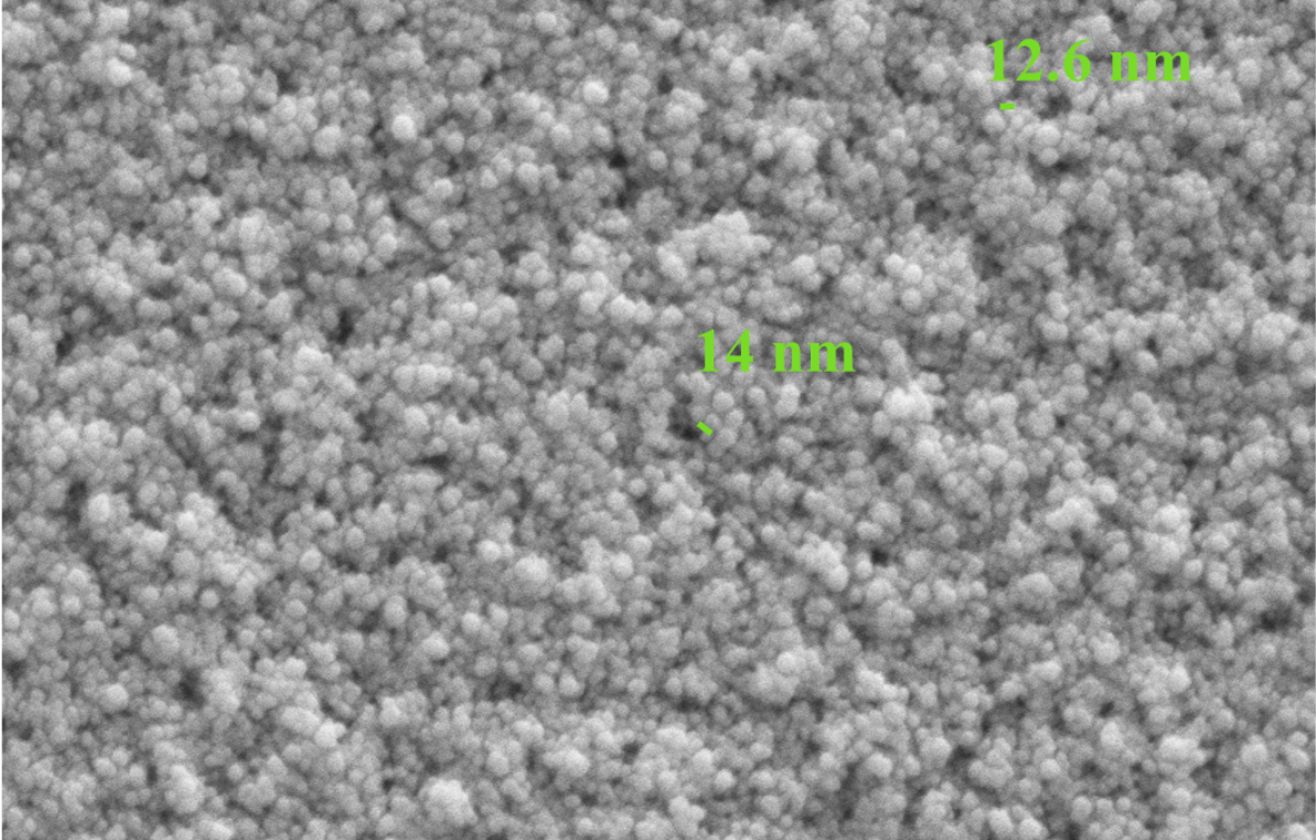

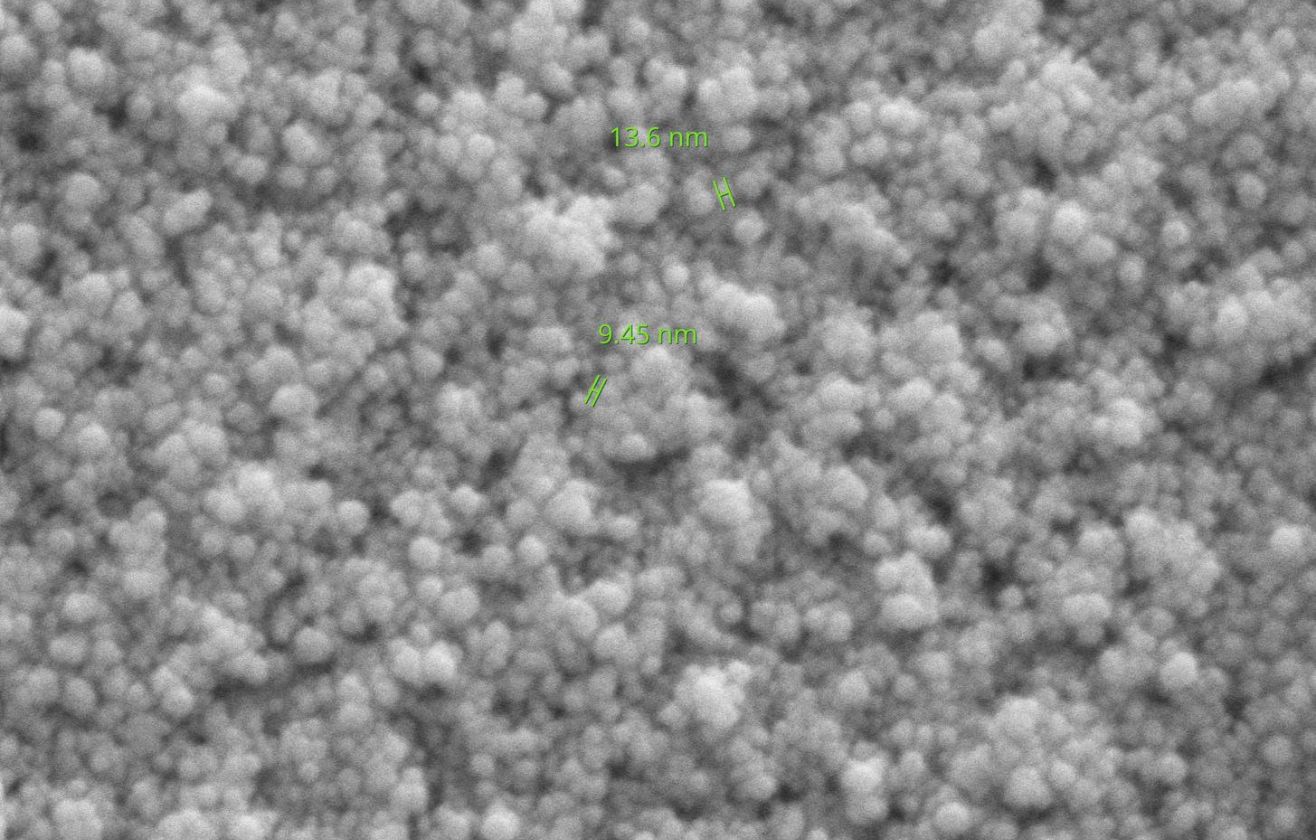

涂层结构：纳米多孔结构

Practical Features

VSP-P1 实用特点

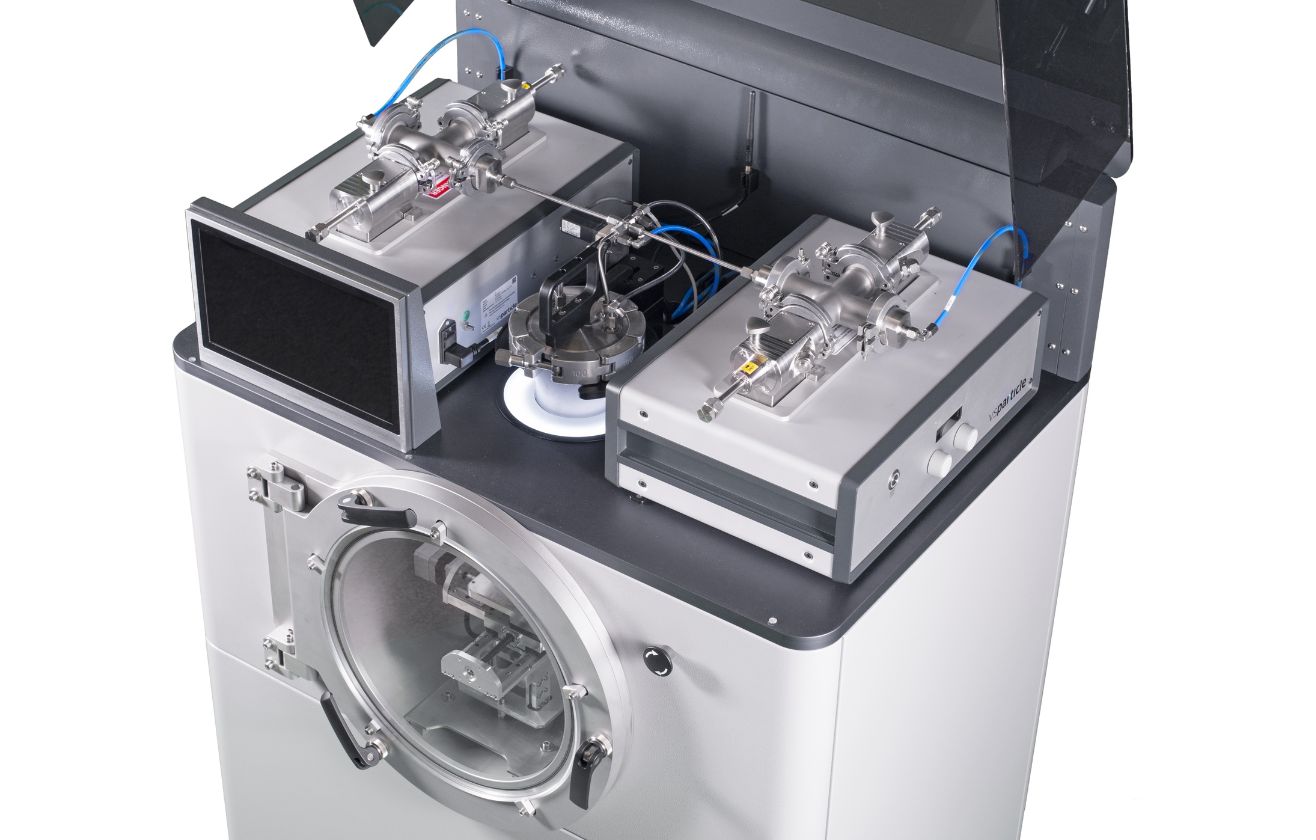

模块化组合

· 可内置 1-2 台 VSP-G1 纳米粒子发生器作为材料源

· 可搭配 VSP-S1 粒径筛选沉积模块进行固定粒径颗粒的打印

01
真正的干法气溶胶沉积

· 颗粒完全由 VSP-G1 产生，不添加任何墨水组分

· 颗粒由物理法产生，不含任何化学添加剂

02

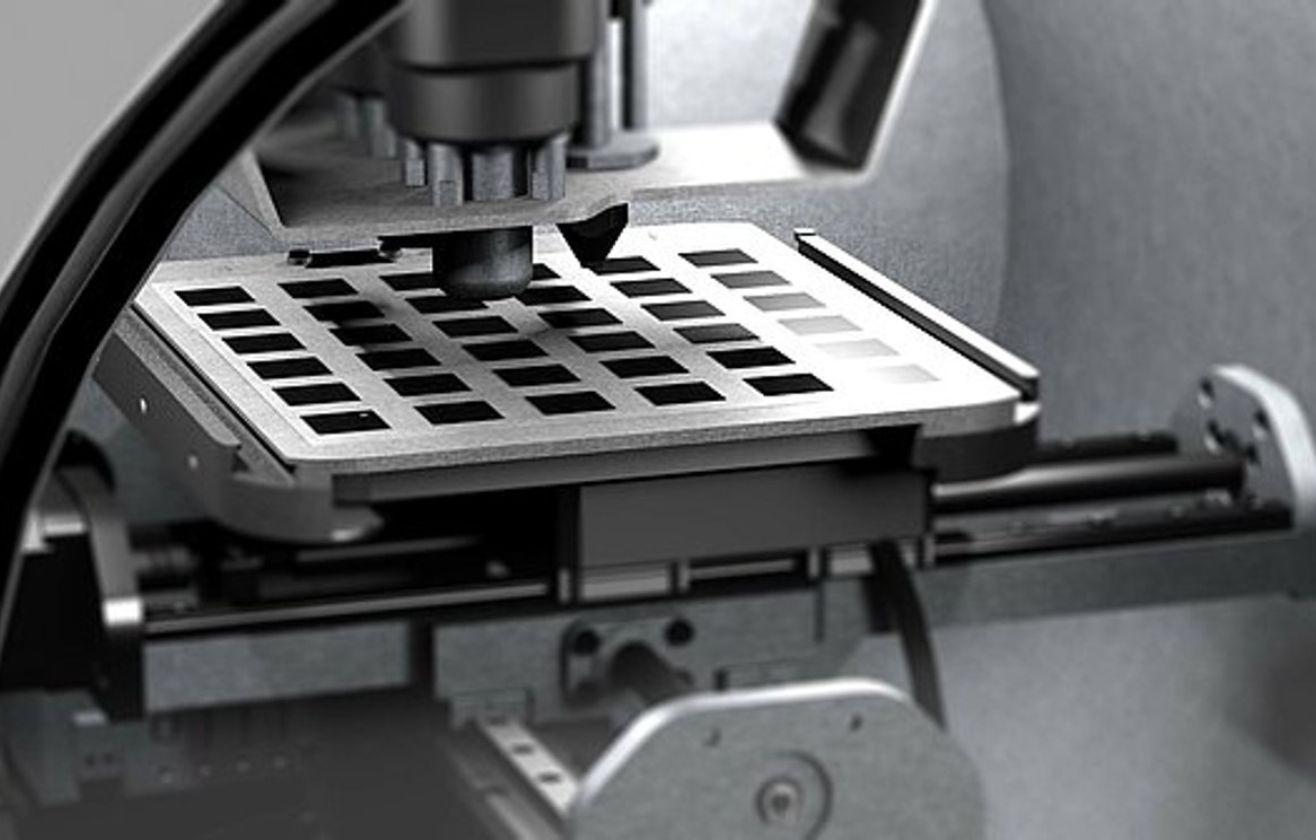

超细纳米颗粒打印沉积

· 快速沉积合金或多相纳米颗粒混合物

· 气溶胶典型颗粒初始粒径 <20 nm

03

Application

VSP-P1 应用实例

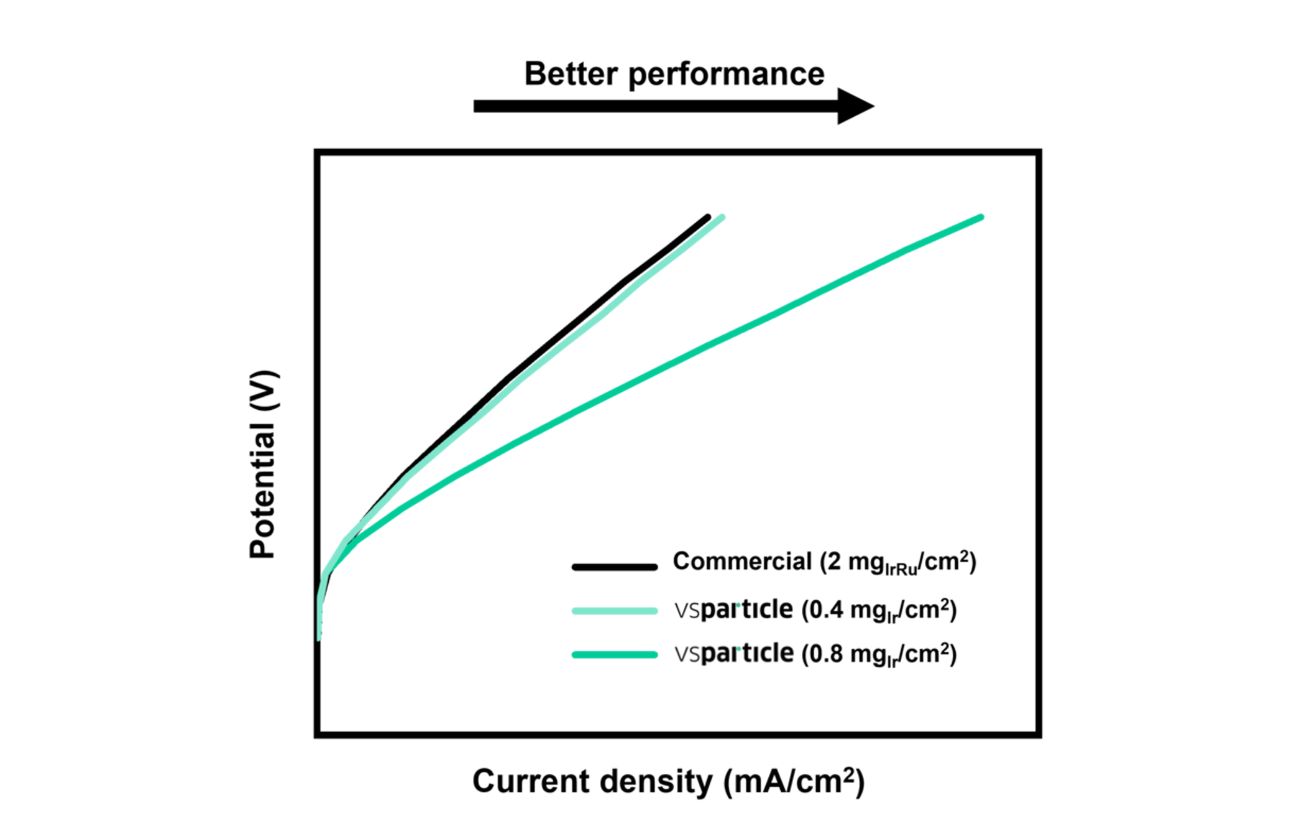

高效催化剂涂层膜的开发

PEM 水电解是最近引起广泛关注的应用之一。然而，其市场应用受到阻碍，因为PEM 电解槽依赖于使用稀有且昂贵的贵金属催化剂，例如铱。作为应对这一挑战的解决方案，使用 VSParticle 的技术开发铱催化剂涂层膜。结果证明，与市售标准样品相比，气溶胶打印方法所需的催化剂负载量更少，降低了五倍，Ir 特定的功率密度降低了一个数量级并且耐久性良好。

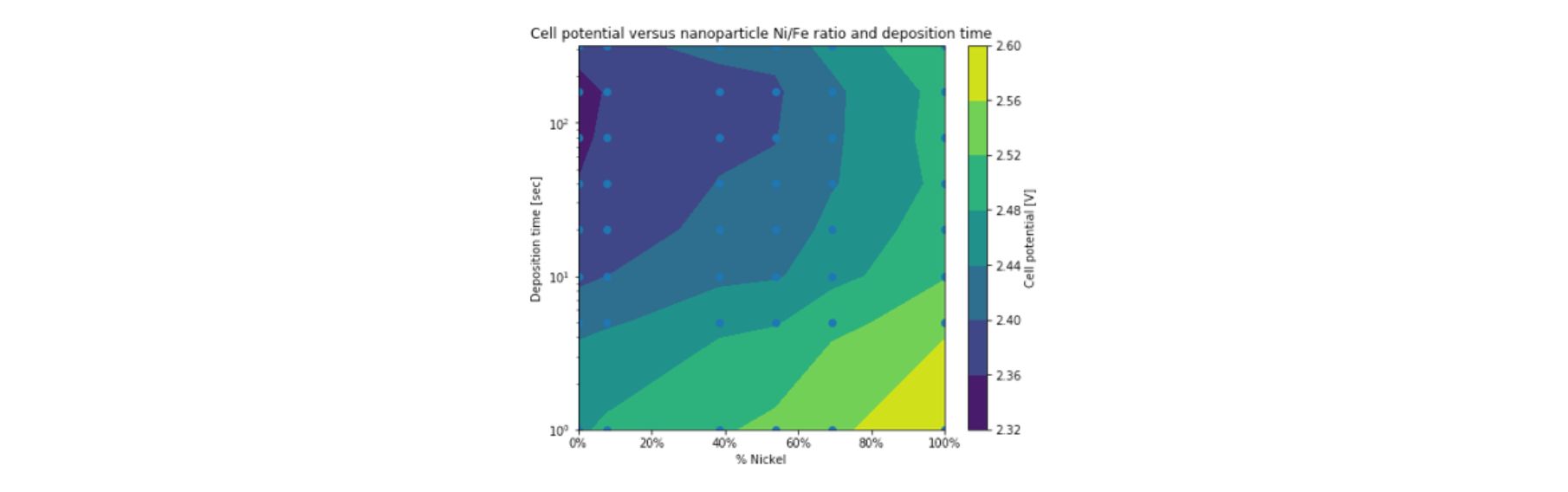

快速电催化剂（模型）筛选

使用连接到 VSP-P1 NanoPrinter 的两个 VSP-G1 纳米粒子发生器，可以进一步加快筛选多元素电催化剂的能力。为了说明这种设置的可能性，VSParticle 与 Avantium 合作，筛选了 64 种不同的 OER 用 Ni-Fe 电催化剂。VSParticle 的技术使研究人员能够筛选 64 种不同电催化剂组合物的性能，显着加快新型电催化剂的开发。

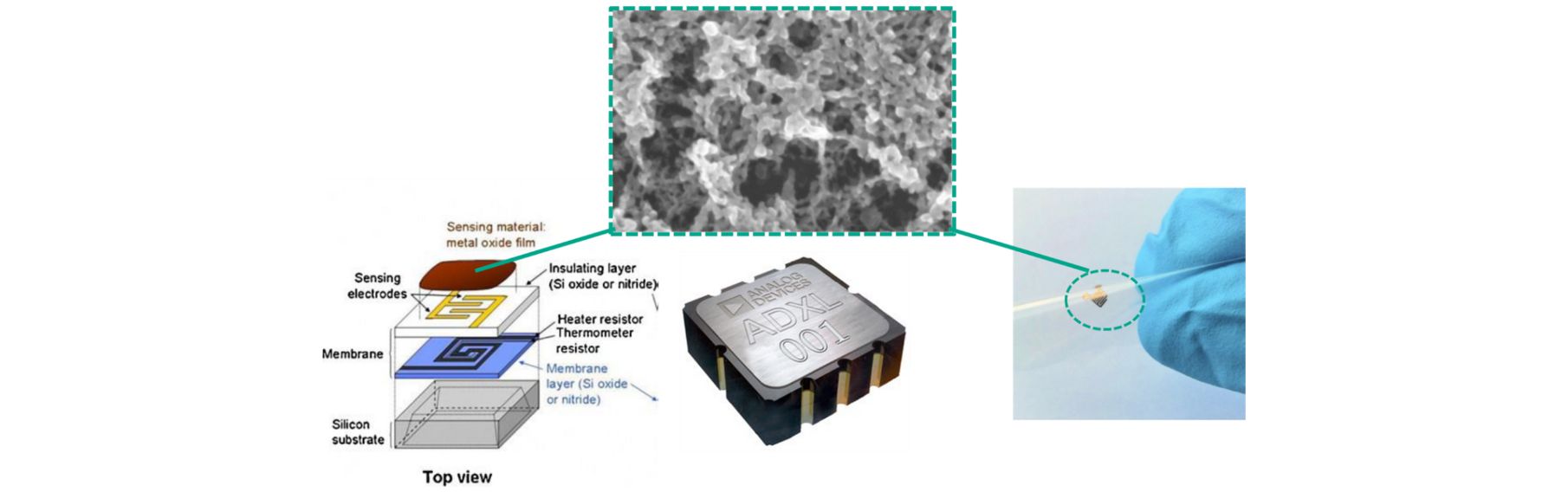

气体传感器研究

通过为 VSP-G1 纳米粒子发生器配备我们最先进的 VSP-P1 纳米印刷沉积系统，可以快速生产各种基于 SMO 的传感器。这种配置使研究人员能够轻松沉积不同的金属氧化物，并制备具有不同初级粒径和层厚的 SMO 传感器。通过使用带有合金电极和 / 或多个 VSP-G1 纳米粒子发生器的 VSP-P1 NanoPrinter，还可以轻松制备混合和 / 或掺杂的金属氧化物，并能够调整初级粒径和元素组成。
