20 世纪的人们在电话亭中言语的画面还历历在目，转眼到了 21 世纪，我们就已经用上了移动电话，不仅体积小巧，信号质量更好，而且功能愈加丰富。那么在这几十年的时间里，扫描电镜有没有变得更小巧、分辨率更好呢？
答案当然是肯定的。首先，我们来简单回顾一下扫描电镜的发展历史：
1953 年 英国剑桥大学的麦哲马伦等人研制成功第一台实用型扫描电镜，分辨率达到 50 nm
1965 年 英国剑桥科学仪器公司研制成功第一台商用扫描电镜 Mark I，其分辨率为 10 nm，从此揭开了扫描电镜研发、制造和应用的开端
1975 年 美国将微型计算机引入到扫描电镜中，用于程序协调控制加速电压，放大倍数和磁透镜焦距的关系，二次电子图像分辨率可达 6 nm
2005 年 美国发布全球第一台具有超高分辨率的带有低真空的场发射电镜，其分辨率为 1.0 nm
2010 年 冷场扫描电镜的上市将分辨率提升到了 0.4 nm
由此脉络可以清晰地看处，随着科技的发展，扫描电镜的分辨率在逐渐降低并趋近于电子束波长（0.01-0.001 nm），其好处不言而喻——能够通过电镜看清楚更微小的物体，探索更微观的世界。
世界第一台扫描电镜

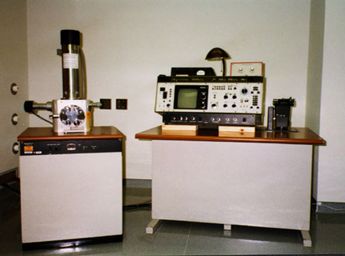

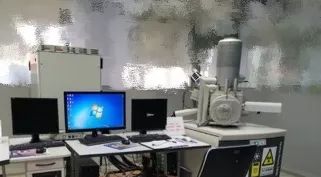

说到扫描电镜的体积，您对其印象是否还停留在此图呢？

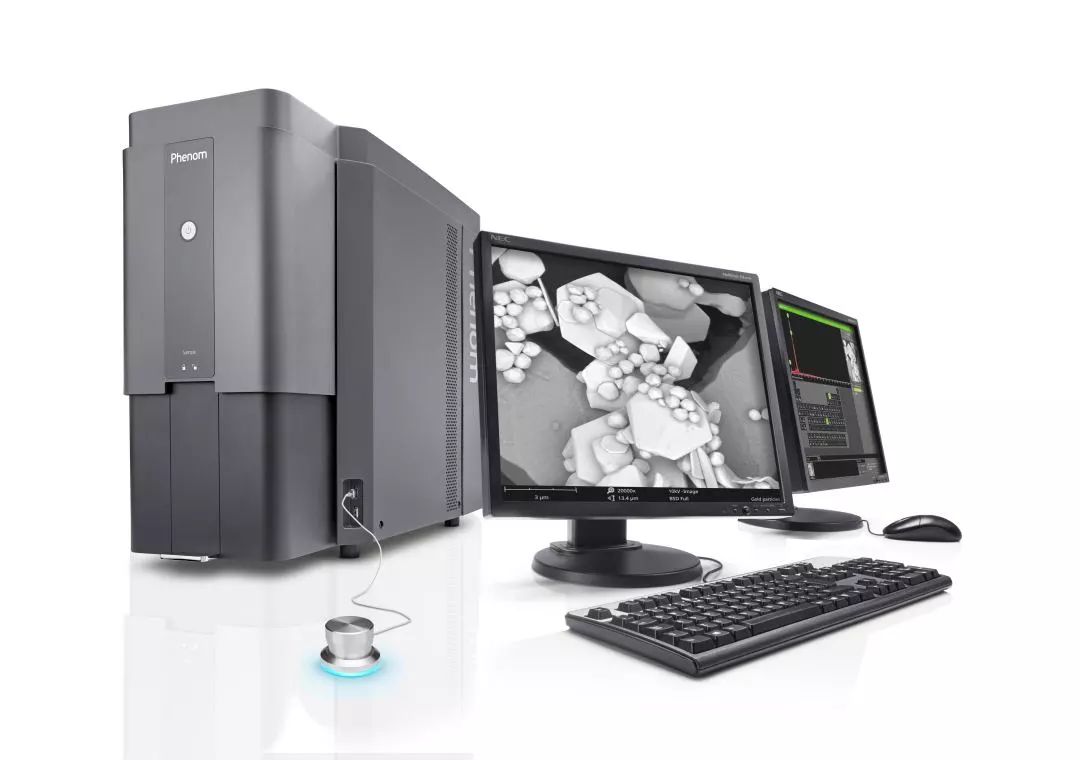

如果是的话，只能说您已经 OUT 啦。早在 2006 年，飞纳就发布了首款台式扫描电镜（G1），开创了桌面式扫描电镜的时代。
该电镜由台式主机外加一台显示器构成，主机尺寸仅为 286 mm*566 mm*495 mm，占用总面积不足 1 平米，分辨率却已经达到 30 nm。
2018 年，飞纳台式场发射扫描电镜横空出世，在同样体积的前提下将分辨率提升到了 2.5 nm，同时标配了背散射、二次电子以及能谱探头，成为了台式场发射扫描电镜的开创者。
那么我们不禁会问，提升分辨率的好处显而易见，那么将扫描电镜做到如此小的尺寸能够带来哪些好处呢？
