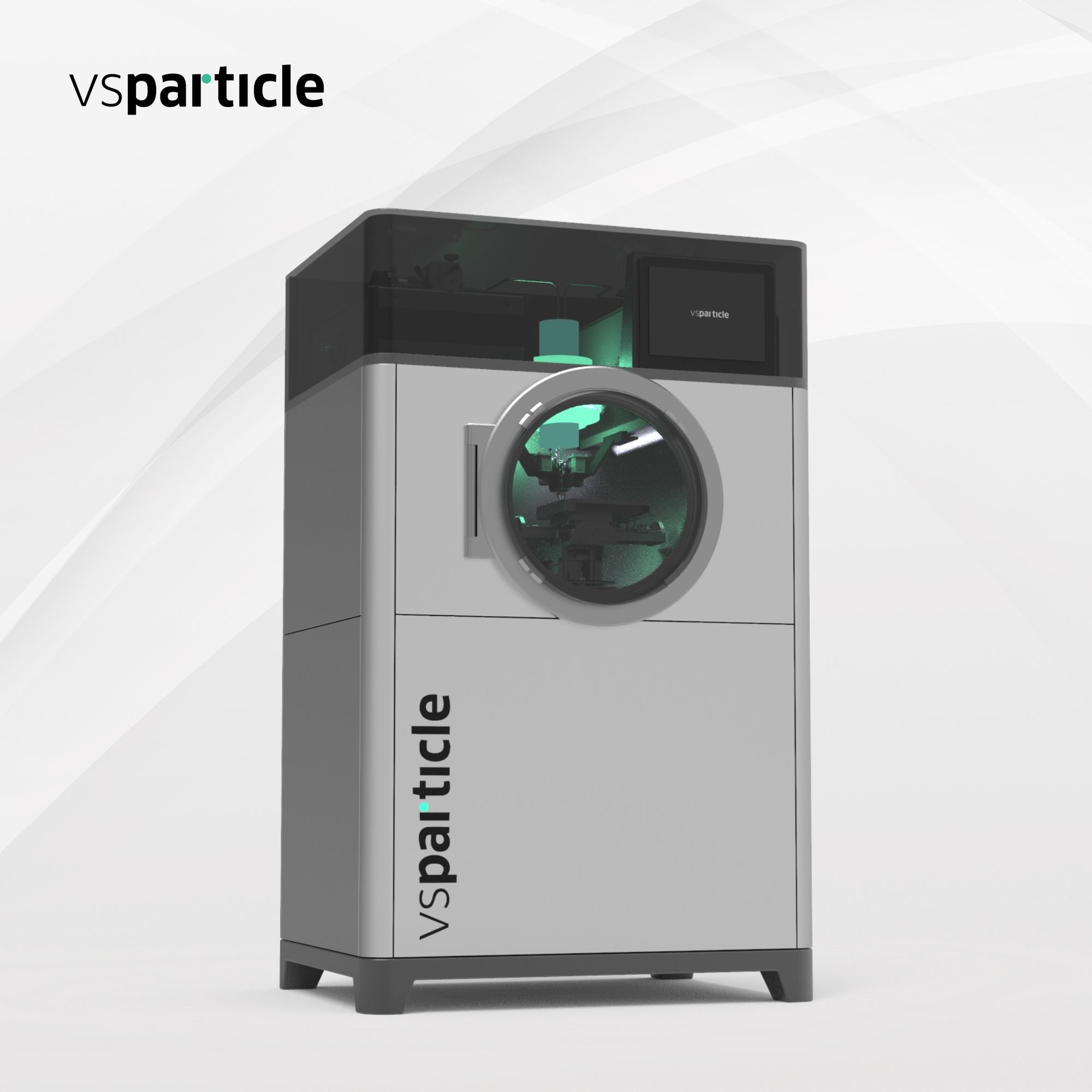

VSP-P1 纳米印刷沉积
咨询热线：400-857-8882
火花烧蚀技术的出现
使得生产小而干净的纳米粒子变得容易

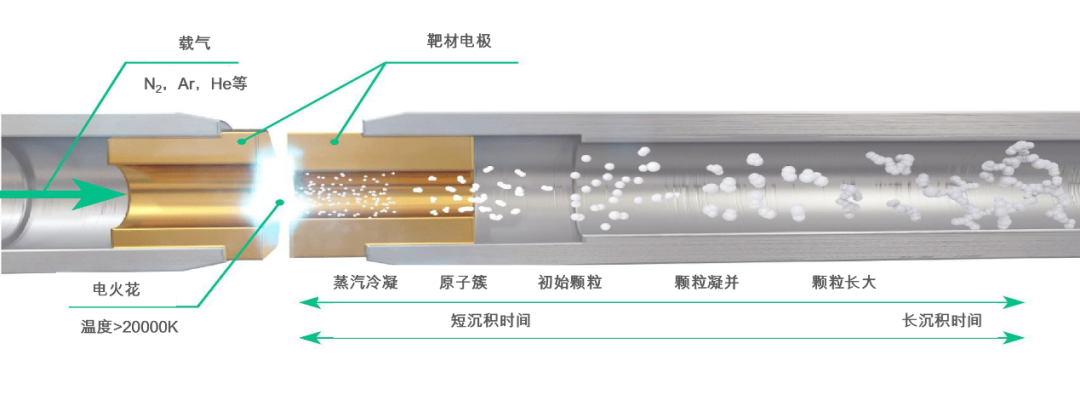

电极材料在火花放电烧蚀作用下
迅速蒸发为原子
并逐渐冷凝长大成为颗粒
颗粒分散在惰性气体氛围下形成纳米气溶胶
可在气流带动下运动

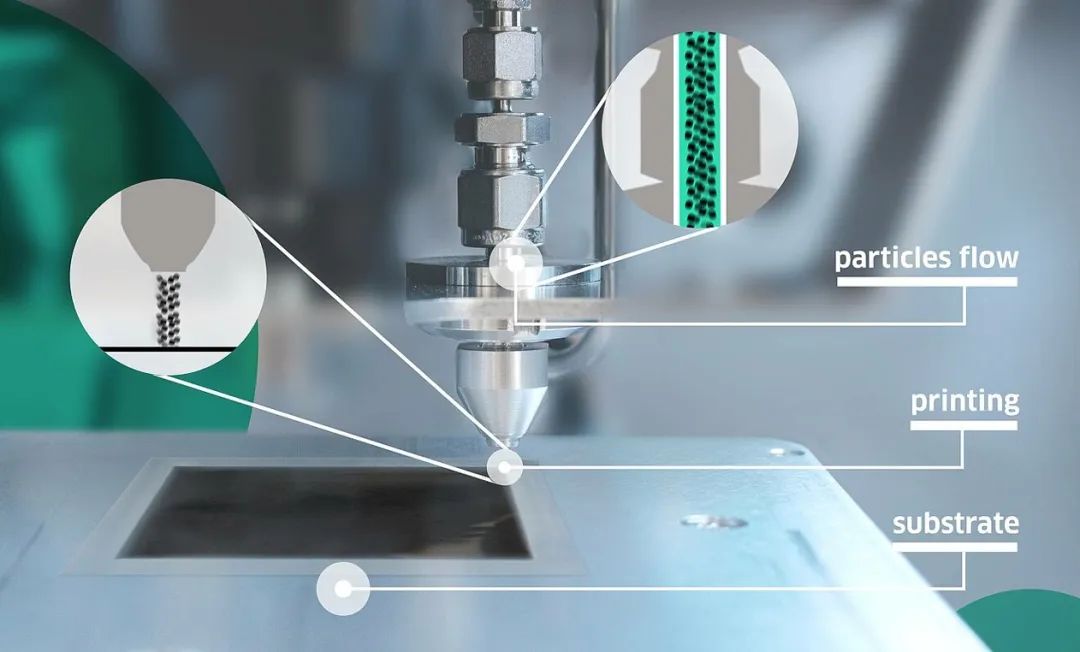

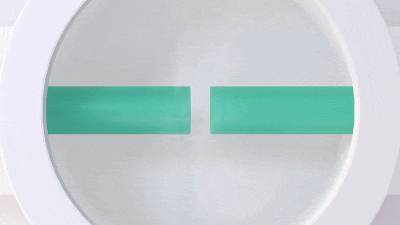

脉冲放电将电极材料闪蒸
产生的纳米颗粒经
可实现具有独特性能的
无机纳米结构材料的打印直写
印刷涂层的颗粒由火花烧蚀技术产生
气溶胶颗粒其典型粒径在 20nm 以下
且不含表面活性剂或任何其他有机添加物质
是真正的干法纳米气溶胶打印技术
目前该工艺与设备

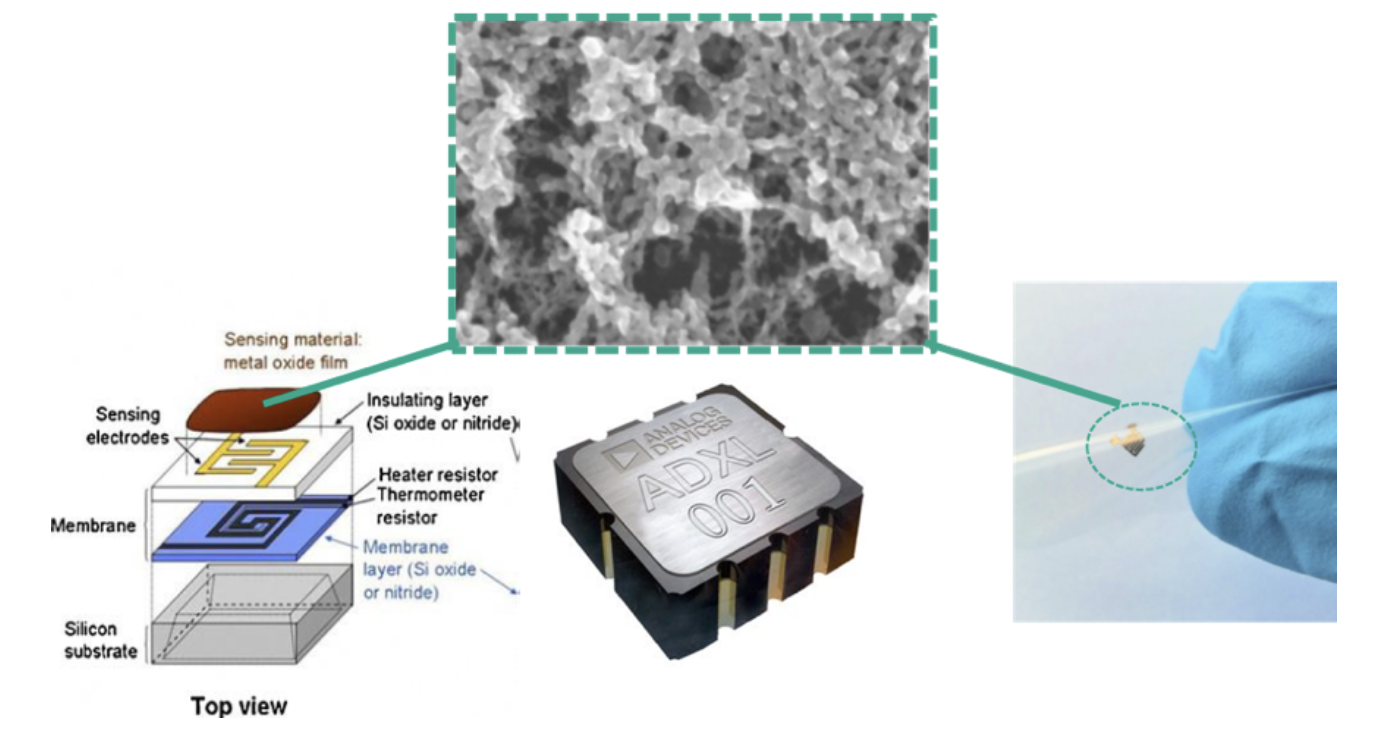

已被应用于气体传感器和电解水制氢领域

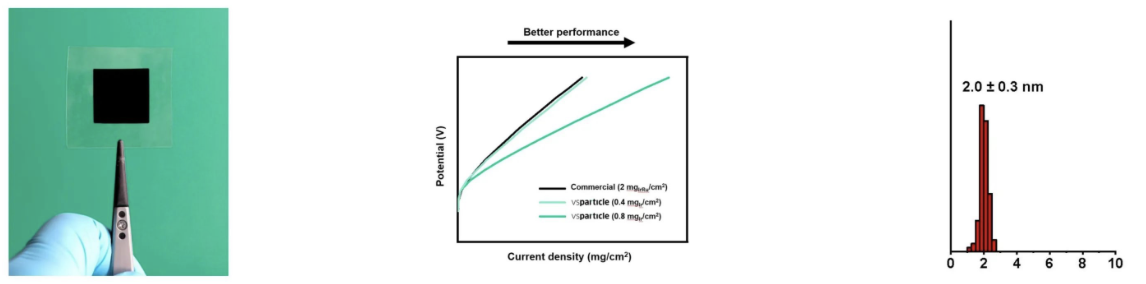

使用 VSParticle-P1 纳米印刷沉积系统在膜电极表面打印沉积 Ir 催化剂
与商用催化剂相比，可有效降低 5 倍的 lr 使用量
可以局部打印特定成分的混合金属氧化物涂层，快速筛选不同的组合
更为有趣的是
使用该工艺与设备
还可进行任意基底图案绘制

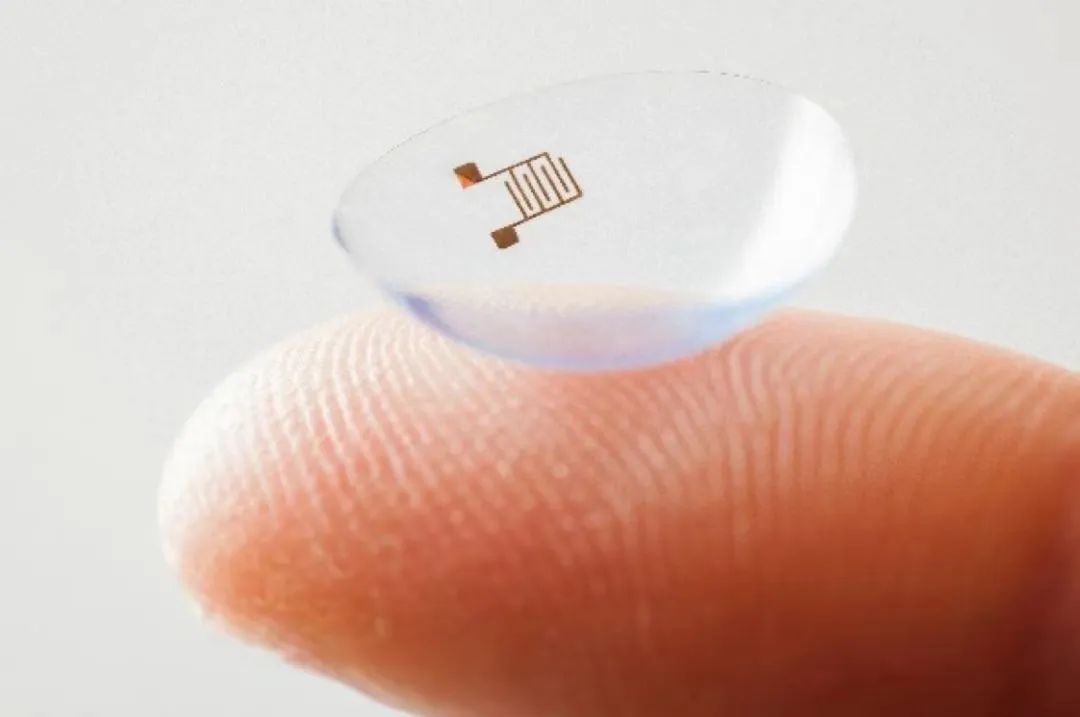

在隐形眼镜上打印沉积金纳米颗粒
闪电也能用来制造纳米材料吗？
火花烧蚀技术是怎么被发现的？
纳米印刷沉积系统是如何被发明的？
经历了怎样的技术迭代创新？
其工作原理是什么？
有哪些具体的应用？
如何操作这款纳米印刷沉积系统？
本期【飞纳三点半】
我们特别邀请到荷兰 VSParticle 公司
产品经理 Joerie Gennisse
走进苏州体验中心
结合实地操作演示
一起聊一聊先进的干法纳米气溶胶打印技术
带您开启全新的纳米研究之旅
识别二维码，即可观看直播回放
